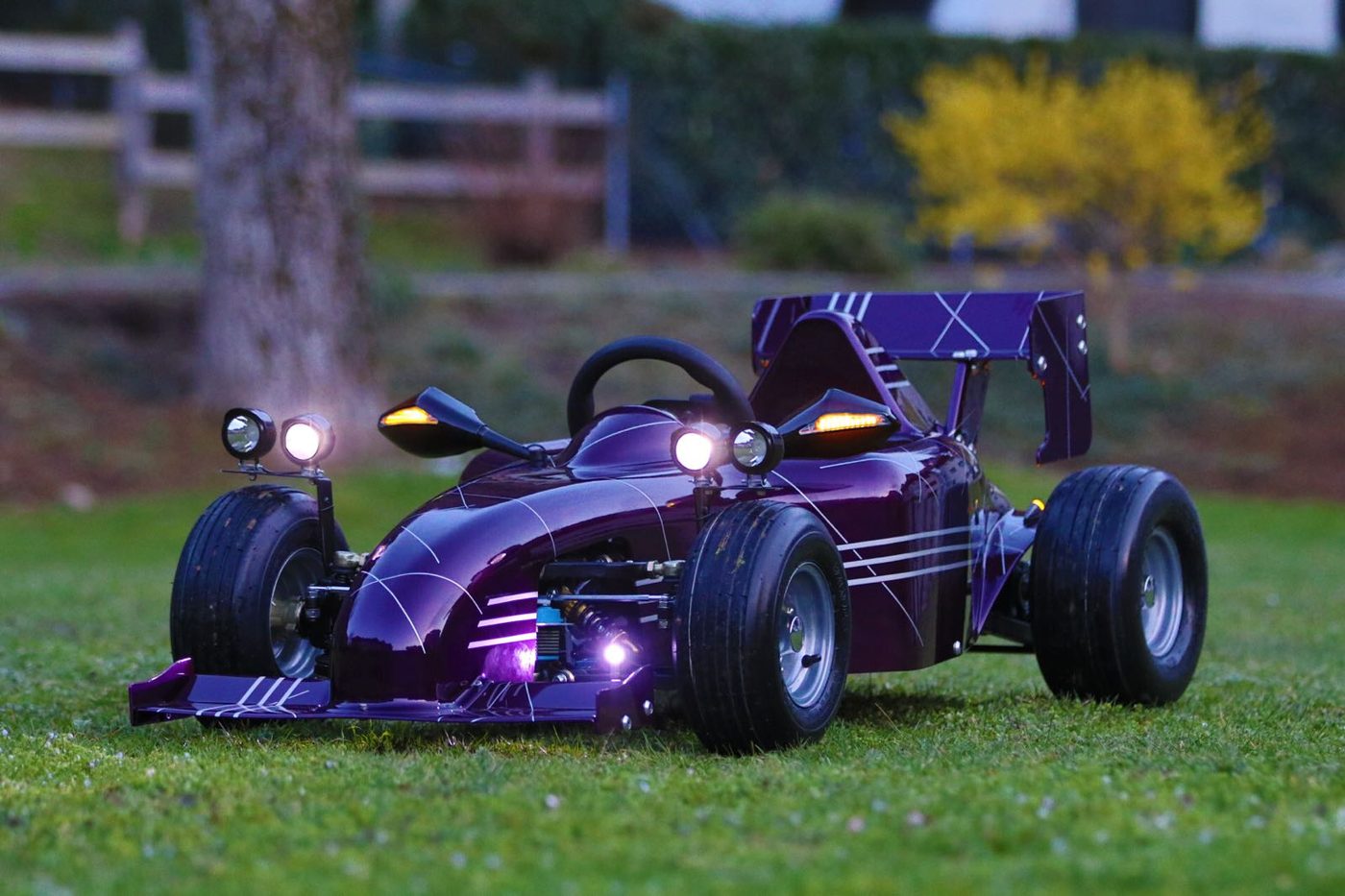

Formel 1 Kinderauto

ElektronikMechanikKomplettumbau

Kein Spielzeugauto mehr — ein echtes Fahrzeug im Kleinformat. Was als einfaches Kinderauto begann, wurde komplett neu gedacht, neu aufgebaut und neu definiert.

Ursprünglich rot — aber das war nur der Anfang. Zuerst wurde das Fahrzeug mit Mercedes Silver grundlackiert in 2K-Autolack. Anschliessend wurden die Streifen abgeklebt und das charakteristische Violett – übernommen vom Golf 2 Fire & Ice – darüber gespritzt. Die Spiegel stammen von einem Motorrad.

Angetrieben wird das Fahrzeug von einem 3000 W Brushless-Motor mit vollständig einstellbarem Regler. Zwei Modellflug-LiPo-Akkus in Serie — je 21'000 mAh, 22.2 V, 6S1P, 35 C/70 C. In Serie ergibt das 44.4 V Systemspannung. Kombiniert mit dem 3000 W Brushless-Motor ist das kein Spielzeugantrieb mehr. Der komplette Kabelbaum wurde selbst aufgebaut und mit Superseal-Steckern konfektioniert – alle Schaltereinheiten am Lenkrad und im Fahrzeug wurden selbst gefertigt und verdrahtet.

Die Lichtsteuerung basiert auf einer Müller Easy Steuerung und deckt alle Funktionen eines richtigen Fahrzeugs ab: Abblendlicht, Fernlicht, Blinker und Bremslicht. In der ersten Ausbaustufe war das Fahrzeug zusätzlich fernsteuerbar – so lange, bis das Kind gross genug war, um selbst zu fahren.

Technische Details

Antrieb

3000 W Brushless-Motor, volleinstellbarer Regler

Akkus

Modellflug LiPo, extreme Leistungsdichte

Lackierung

2K-Autolack, Violett Golf 2 Fire & Ice

Licht

Müller Easy – Abblend, Fern, Blinker, Bremslicht

Kabelbaum

Selbst gebaut, Superseal-Stecker

Steuerung

Selbstgefertigte Schaltereinheiten, Fernsteuerung

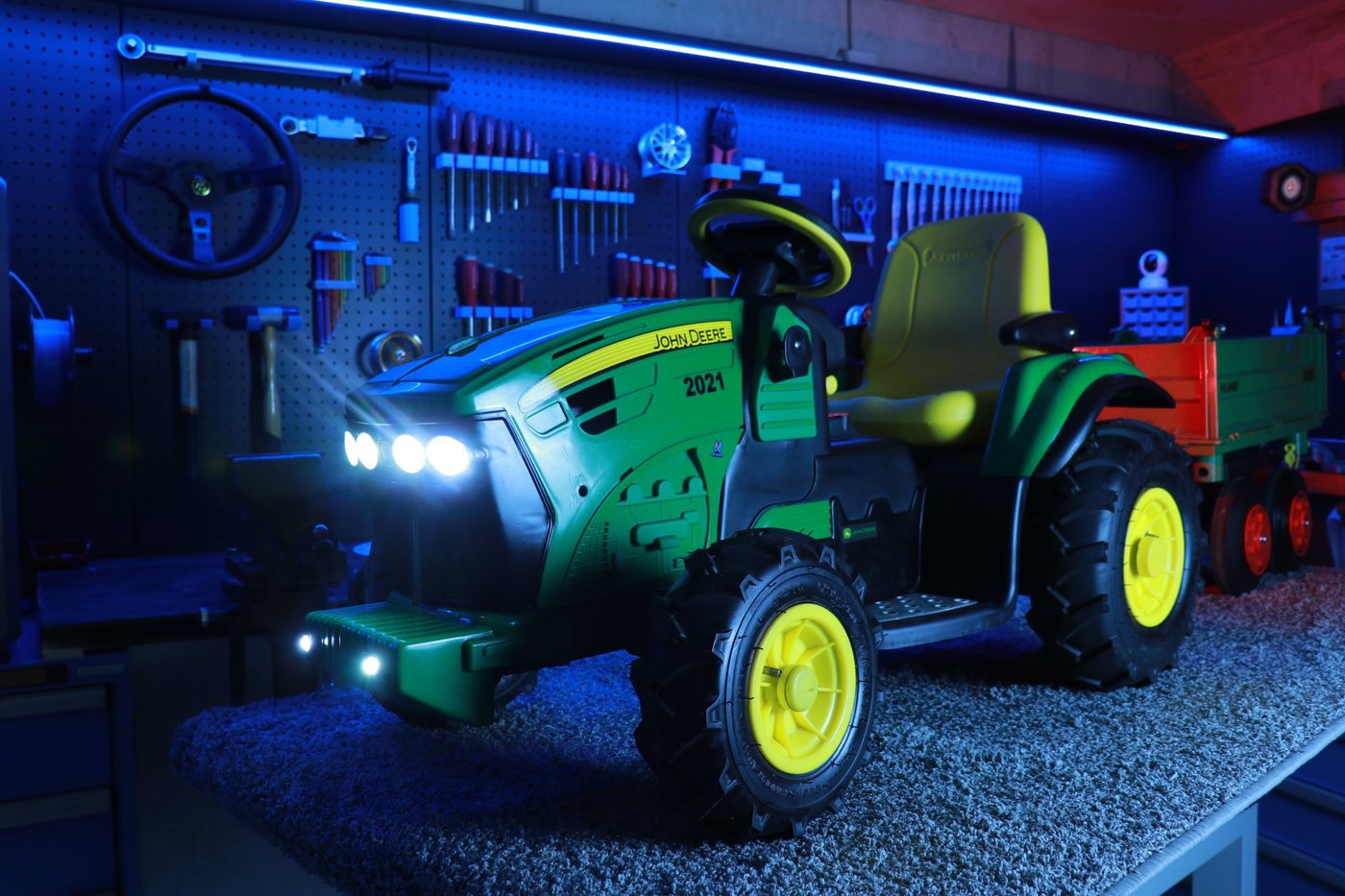

Elektro-Kindertraktor

Embedded SystemsMotorsteuerungLichtsteuerungKomplettlösung

Nicht einfach einen Motor einbauen und fertig — das war nie die Idee. Der John Deere Kindertraktor wurde von Grund auf neu elektrifiziert: eigene Motorsteuerung mit PWM-Regelung, intelligente Lichtsteuerung per Mikrocontroller, und auch die Anhänger wurden ins System integriert. Die originale Schaltung wurde übernommen, analysiert und neu aufgebaut — und wer weiss wie sowas klingt, weiss auch was das bedeutet. Als Energiequelle dienen 18 V Bosch-Akkus — der Traktor hat entsprechend ordentlich Leistung. Verbaut sind Spannungsregler, die sauber 12 V für die Beleuchtung und 5 V für die Mikrocontroller liefern. Scheinwerfer, Rücklichter, Blinker — alles funktioniert wie beim grossen Vorbild. Alles selbst entwickelt — von der Schaltung über die Platine bis zur Firmware. Der Traktor fährt, leuchtet und zieht — auf Knopfdruck.

Technische Details

Motorsteuerung

Eigenentwicklung, PWM-Regelung

Lichtsteuerung

Mikrocontroller-basiert

Anhänger

Elektrifiziert, zentral gesteuert

System

Komplette Eigenentwicklung

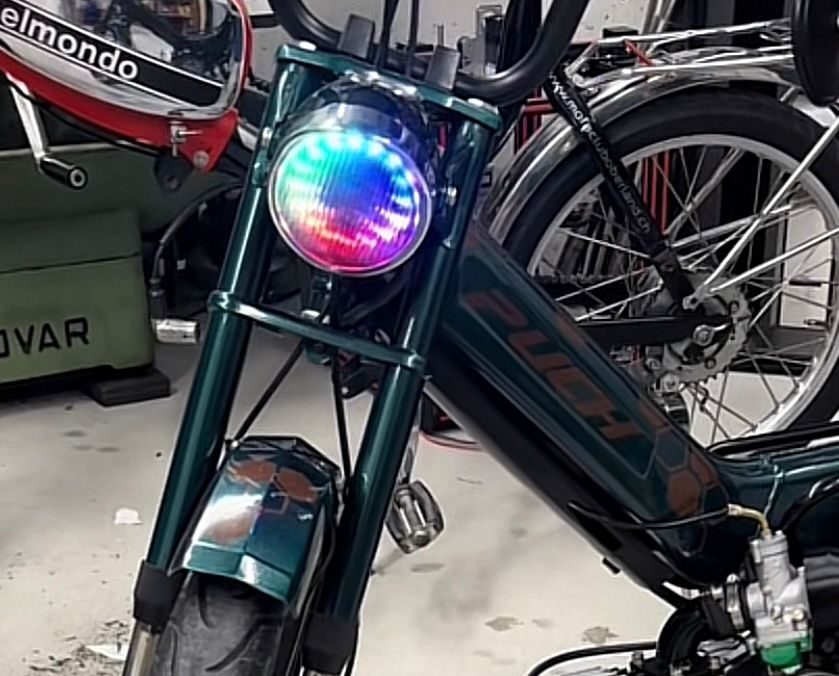

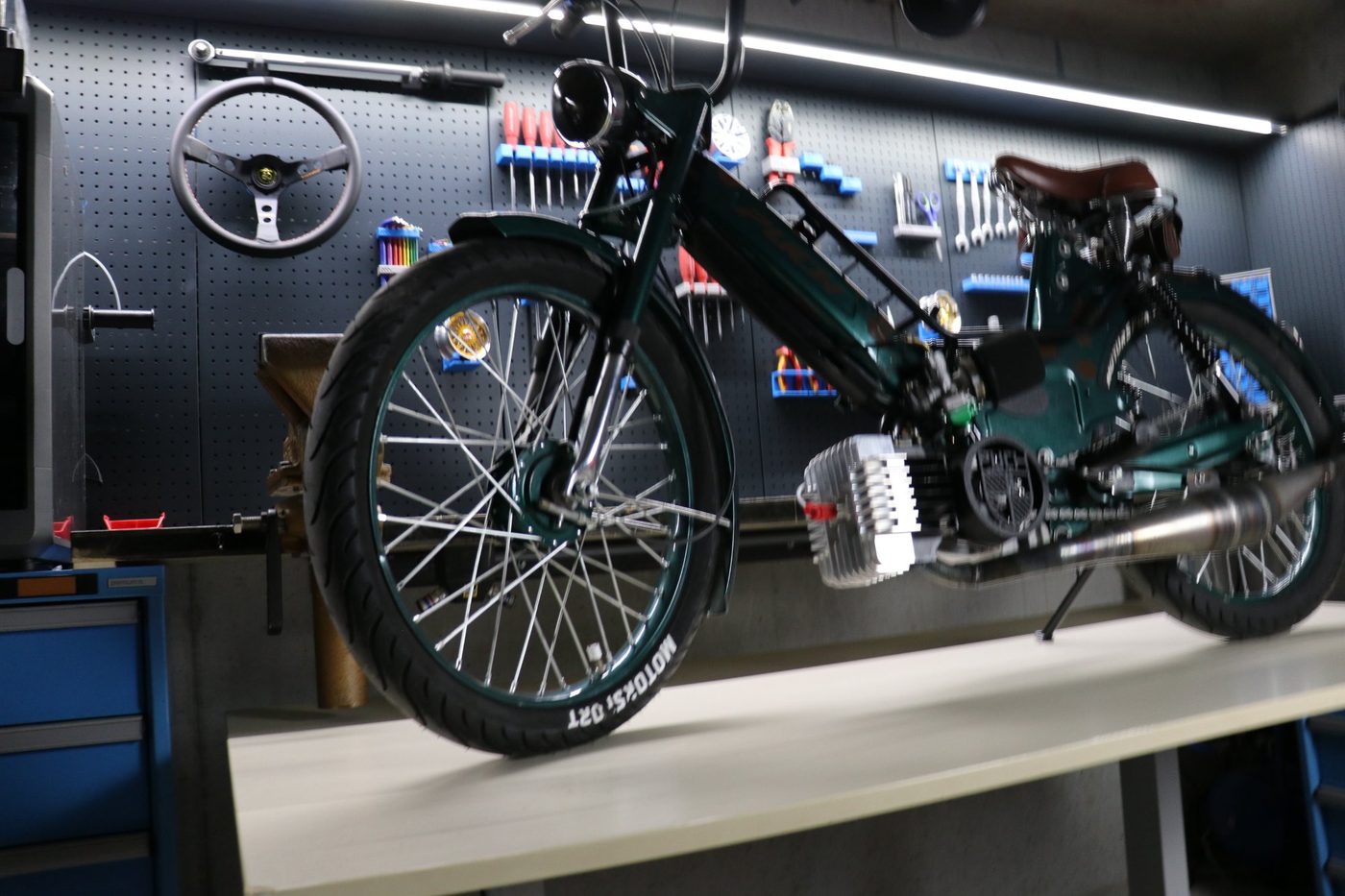

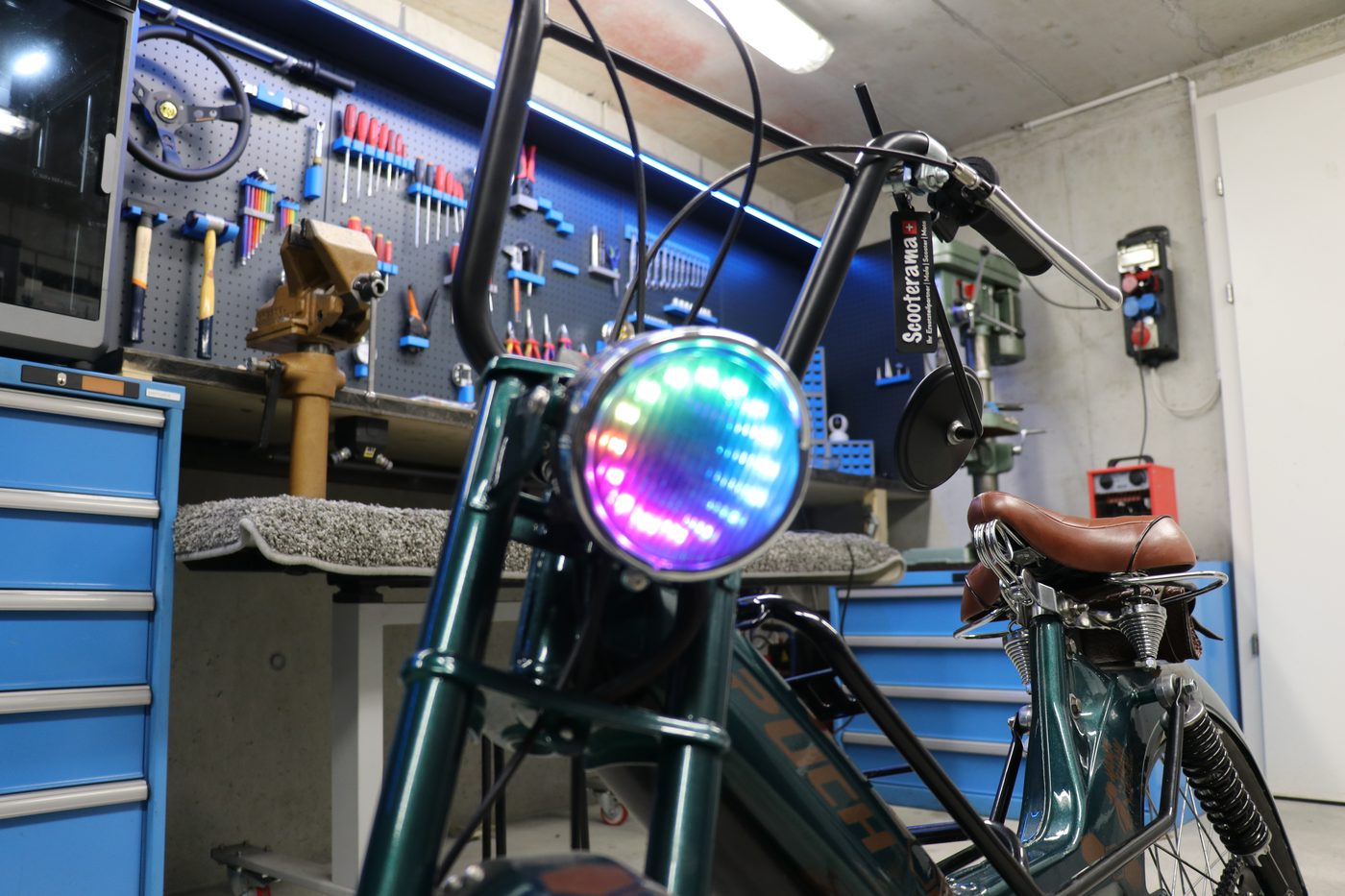

Mofa-Lampe mit Smartphone-Steuerung

CAD3D-DruckLED-RingApp-Steuerung

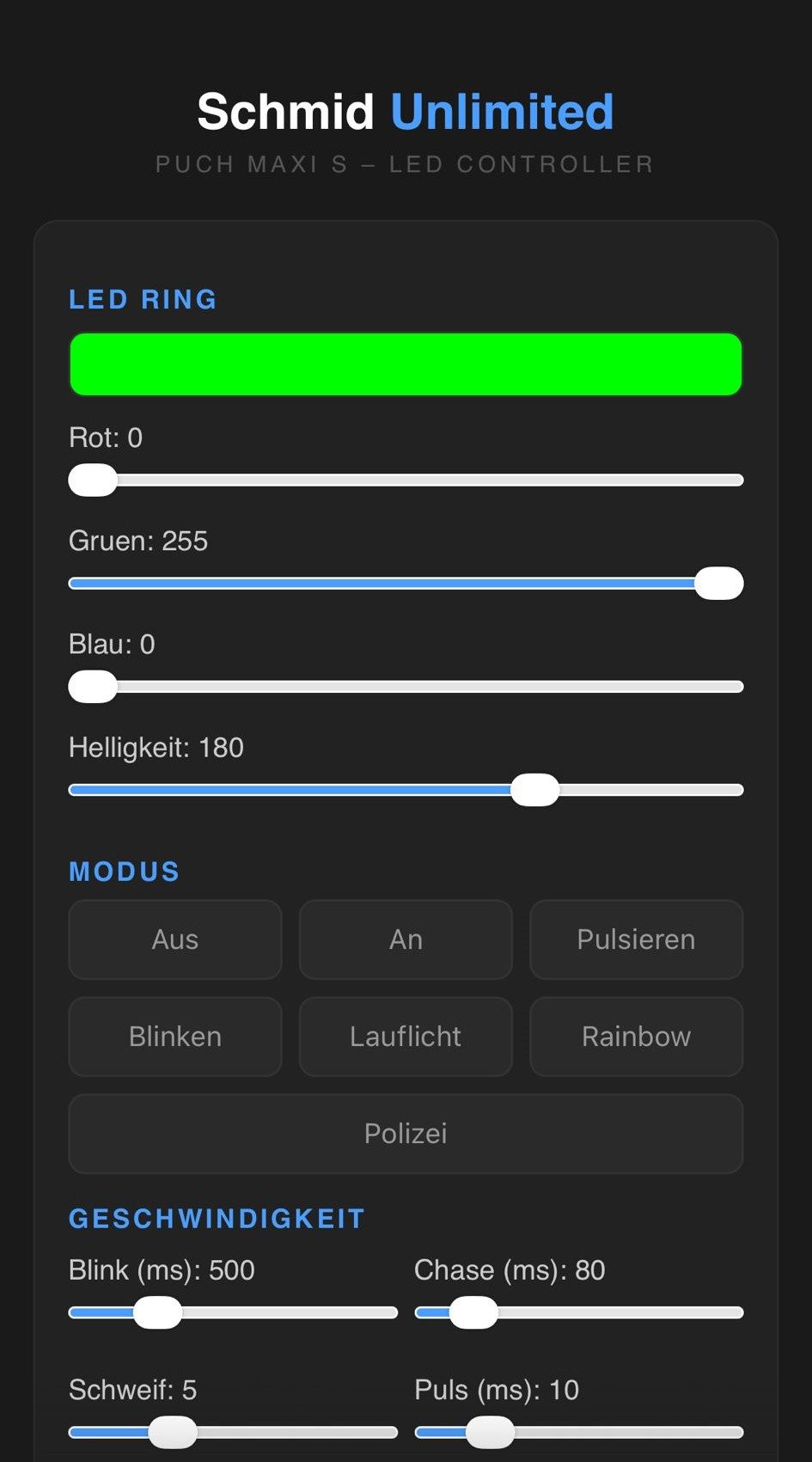

Eine Eierlampe wirft man nie weg — aber einfach so lassen? Das war nie die Idee. Ich wollte etwas anderes machen als alle anderen. Das originale Gehäuse bleibt: alles wurde direkt in die bestehende Lampe integriert, von aussen nicht zu unterscheiden vom Original. Innen steckt ein WS2812B LED-Ring und ein Wemos D1 Mini mit selbst geschriebenem Webserver — keine App nötig, einfach ins WLAN einloggen und Farben, Animationen und Modi direkt vom Handy steuern. Sieben Lichtmodi, volle Farbkontrolle, kein Kabel sichtbar. Das Gehäuse sieht aus wie immer — was drin steckt, ist eine andere Geschichte.

Technische Details

Gehäuse

CAD-Konstruktion, 3D-Druck

Beleuchtung

LED-Ring, programmierbar

Steuerung

WiFi/Bluetooth, App-basiert

Integration

Komplett eigenentwickelt

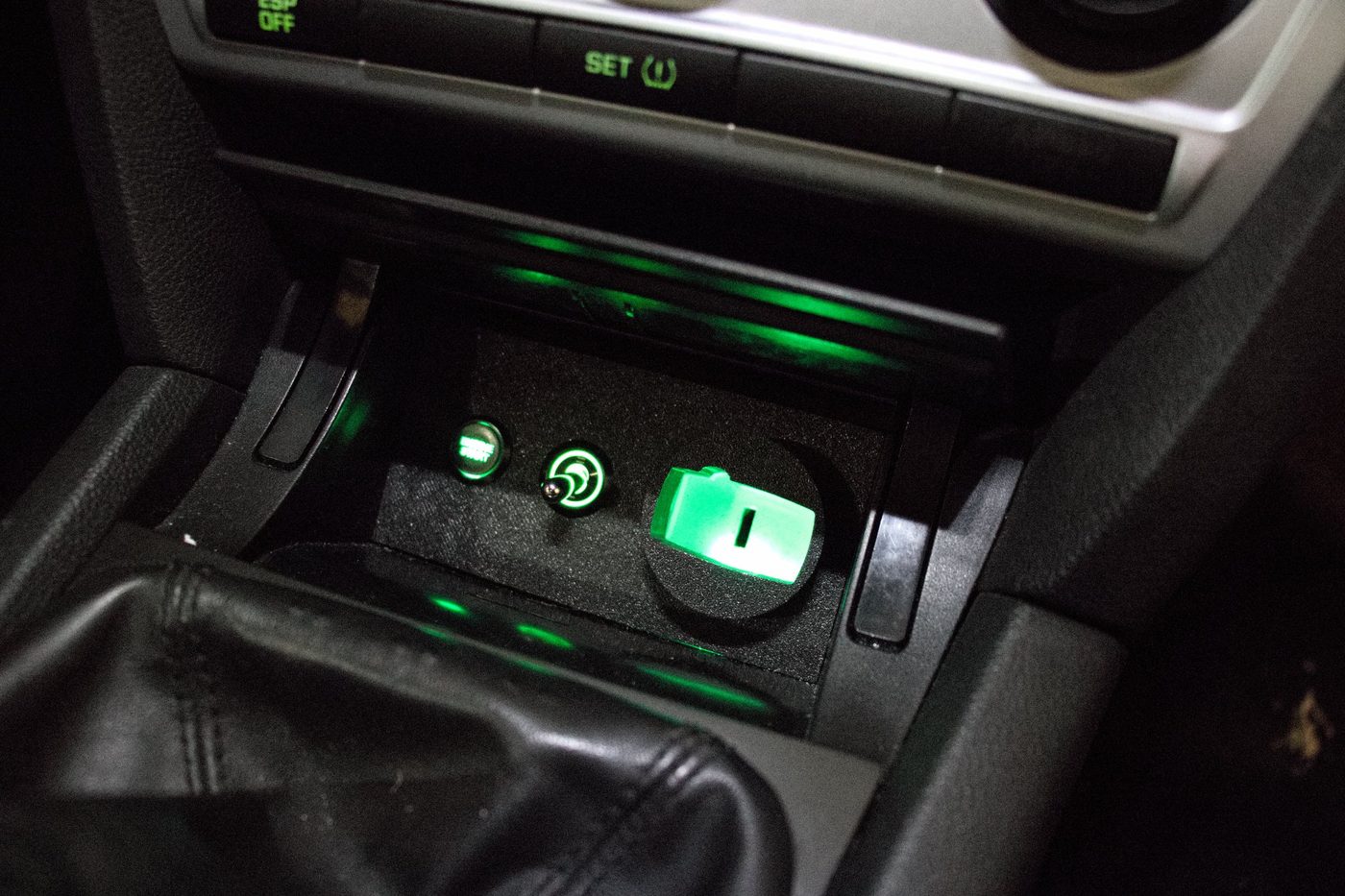

Skoda Octavia Zündschloss-Umbau

CAD3D-DruckAutomotiveElektronik

Das Zündschloss raus — der Start-Knopf rein. Beim Skoda Octavia wurde das originale Schloss komplett ausgebaut und durch ein selbst konstruiertes Start-Knopf-System ersetzt.

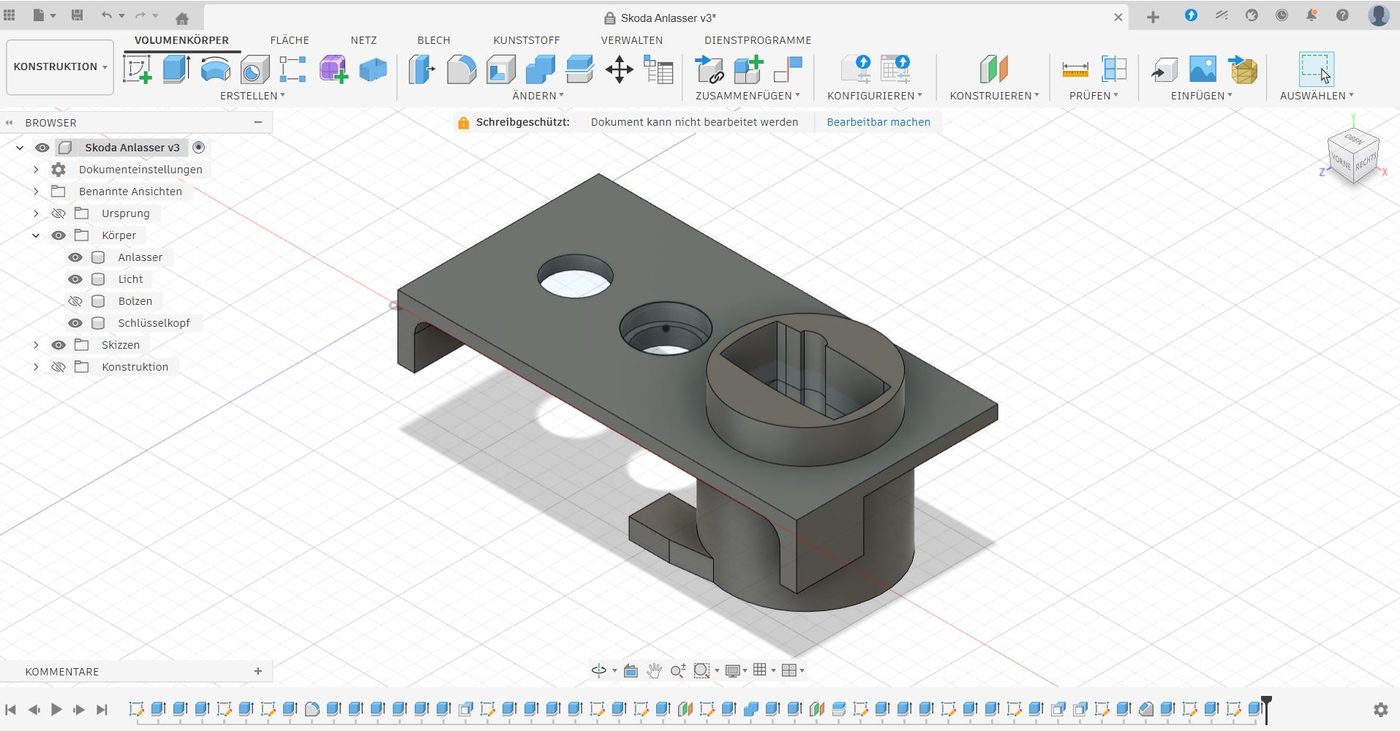

Gehäuse in Fusion 360 konstruiert, auf dem 3D-Drucker gefertigt, direkt in die Mittelkonsole integriert. Inklusive Wegfahrsperre: ohne den richtigen Schlüssel passiert nichts. Die Fahrzeugelektrik wurde vollständig angebunden — Zündung, Anlasser, Statusanzeige.

Grüne Ambientebeleuchtung in der Mittelkonsole gibt dem Ganzen das passende Ambiente. Sieht aus wie ab Werk — ist aber alles andere als das.

Technische Details

Konstruktion

CAD-Design, massgefertigt

Fertigung

3D-Druck, Funktionsbauteile

Start-System

Push-Button, elektronisch

Wegfahrsperre

Integriert, schlüsselbasiert

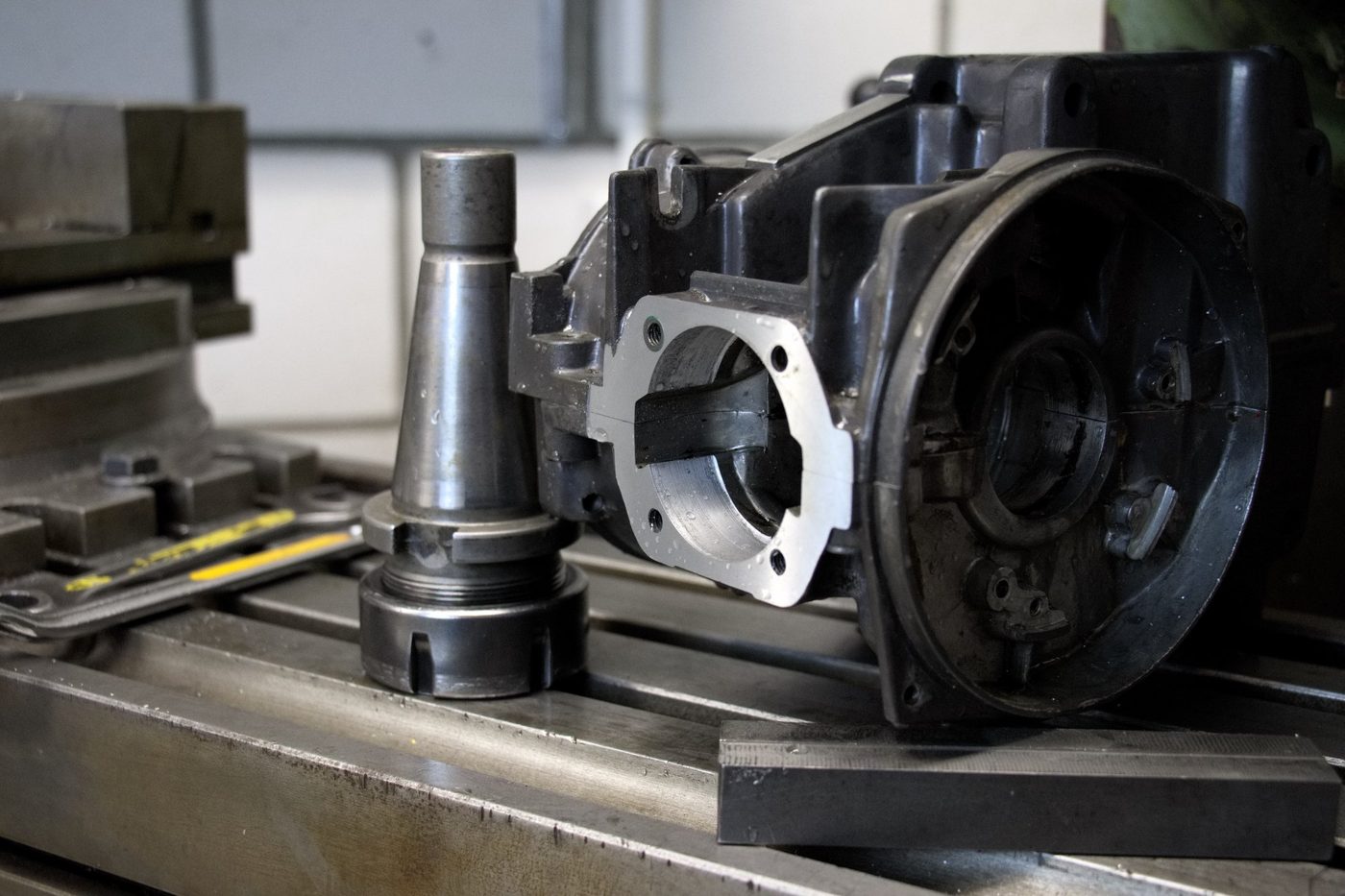

Zylinder Porten & Gehäuse-Bearbeitung

FräsenMechanikTuningPräzision

Wenn andere aufgeben, fange ich an. Motorgehäuse zu klein für den neuen Zylinder? Kein Problem. Gehäuse aufbohren, Zylinder porten, Kanäle optimieren — alles auf der Deckel-Fräsmaschine, alles massgenau. Kein Ersatzteil verfügbar? Wird gefräst. Gewinde hinüber? Wird repariert oder neu geschnitten. Ob Mofa, Oldtimer oder Spezialmaschine — wenn Metall bearbeitet werden muss, ist die Lösung nicht weit. Planung und Umsetzung abgestimmt auf Anwendung, Belastung und das Ziel dahinter.

Technische Details

Zylinder

Porten, Kanäle optimieren

Gehäuse

Aufbohren für größere Zylinder

Präzision

CNC-Fräsarbeiten, maßgenau

Anwendung

Mofa-Tuning, Leistungssteigerung

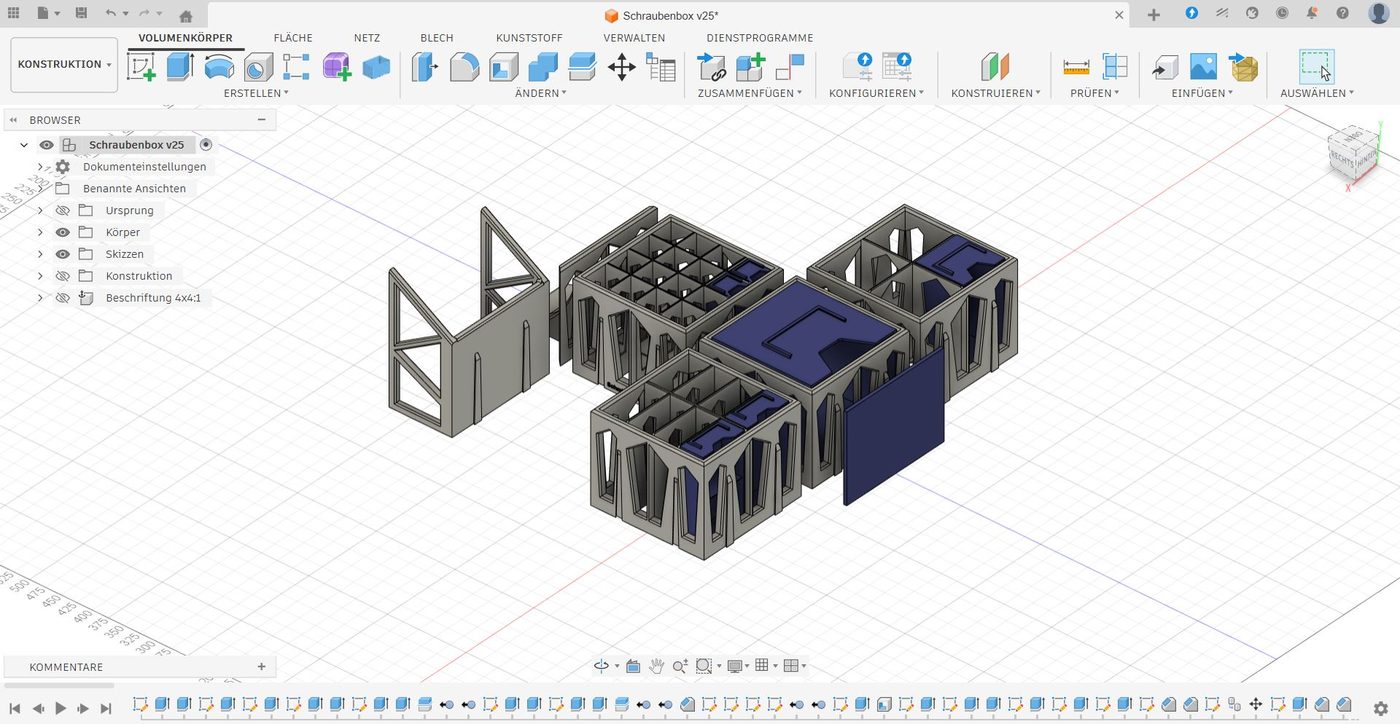

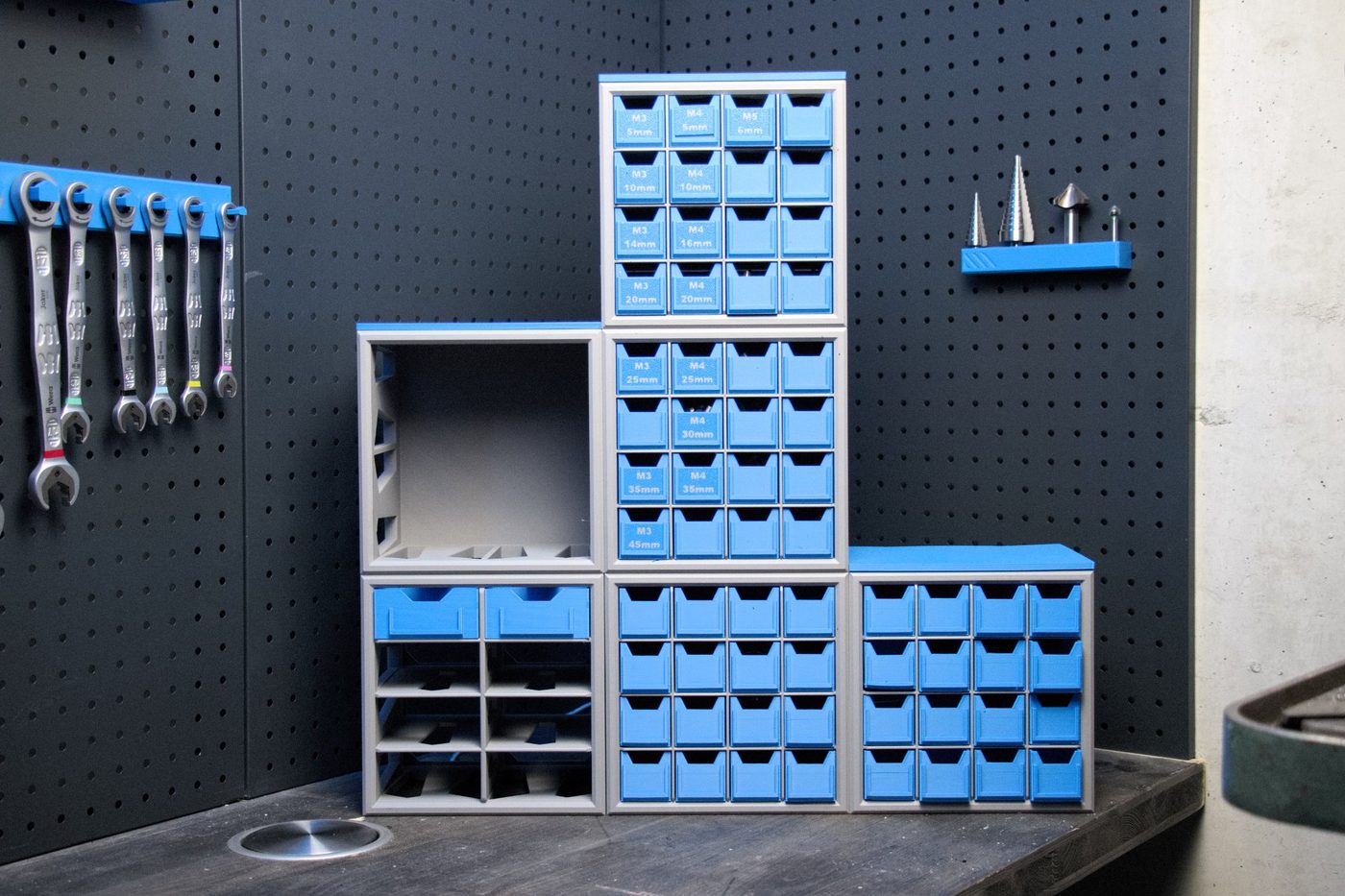

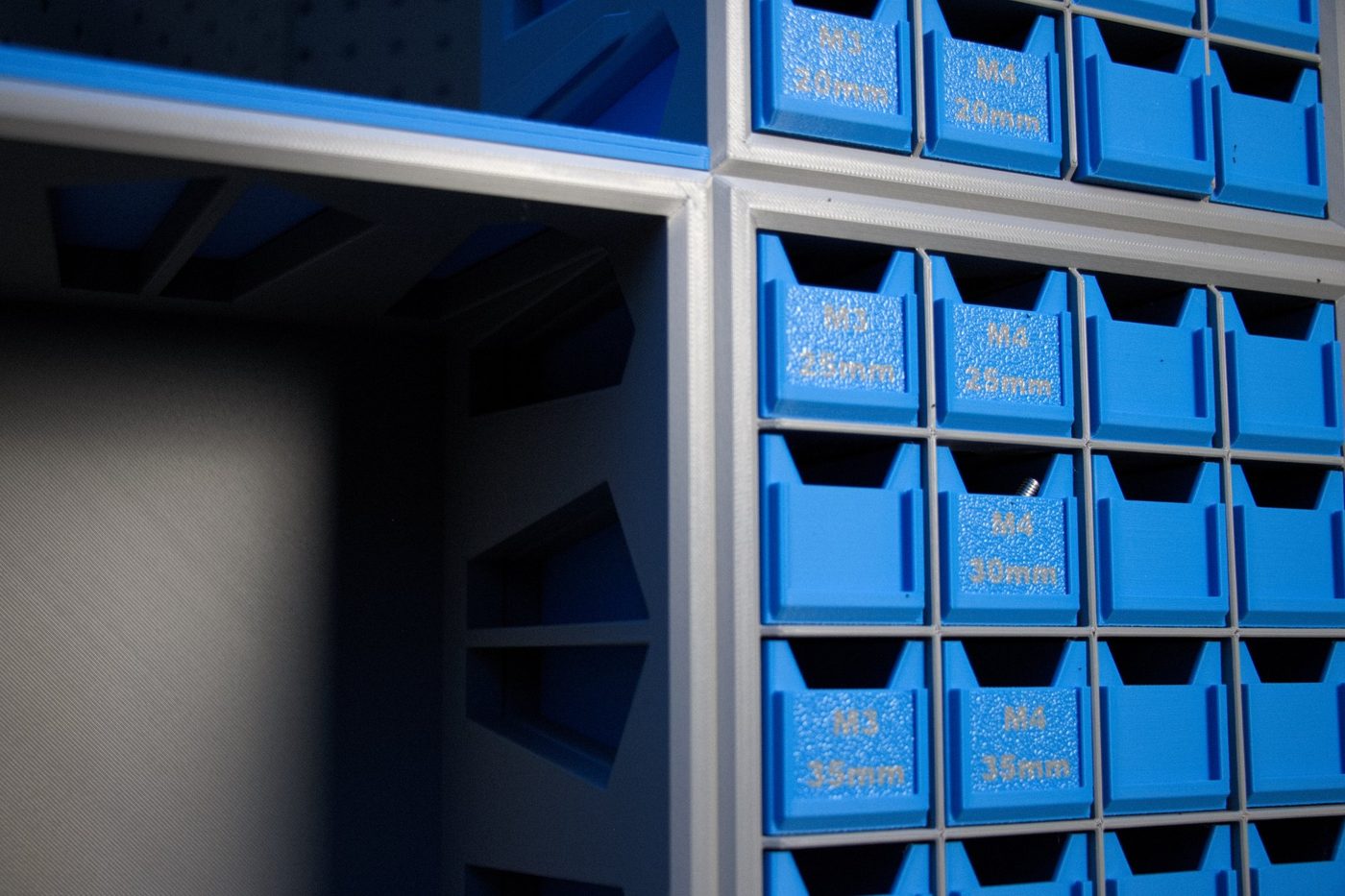

Schraubenbox-System

CAD3D-DruckSTL-DateienModular

Kein Suchen mehr. Alles hat seinen Platz. Selbst konstruiertes Sortiersystem — komplett aus dem 3D-Drucker. Modularer Aufbau, frei einteilbare Schubladen, jede Grösse passend für deinen Bedarf. Ob Schrauben, Farben, Kleinteile oder Modellbau — du entscheidest was reinkommt. Passt auf jeden Tisch, wächst mit dem Bedarf mit.

Technische Details

System

Modulares Stecksystem

Verfügbarkeit

STL-Kollektion downloadbar

Material

PETG, langlebig

Erweiterung

Beliebig kombinierbar

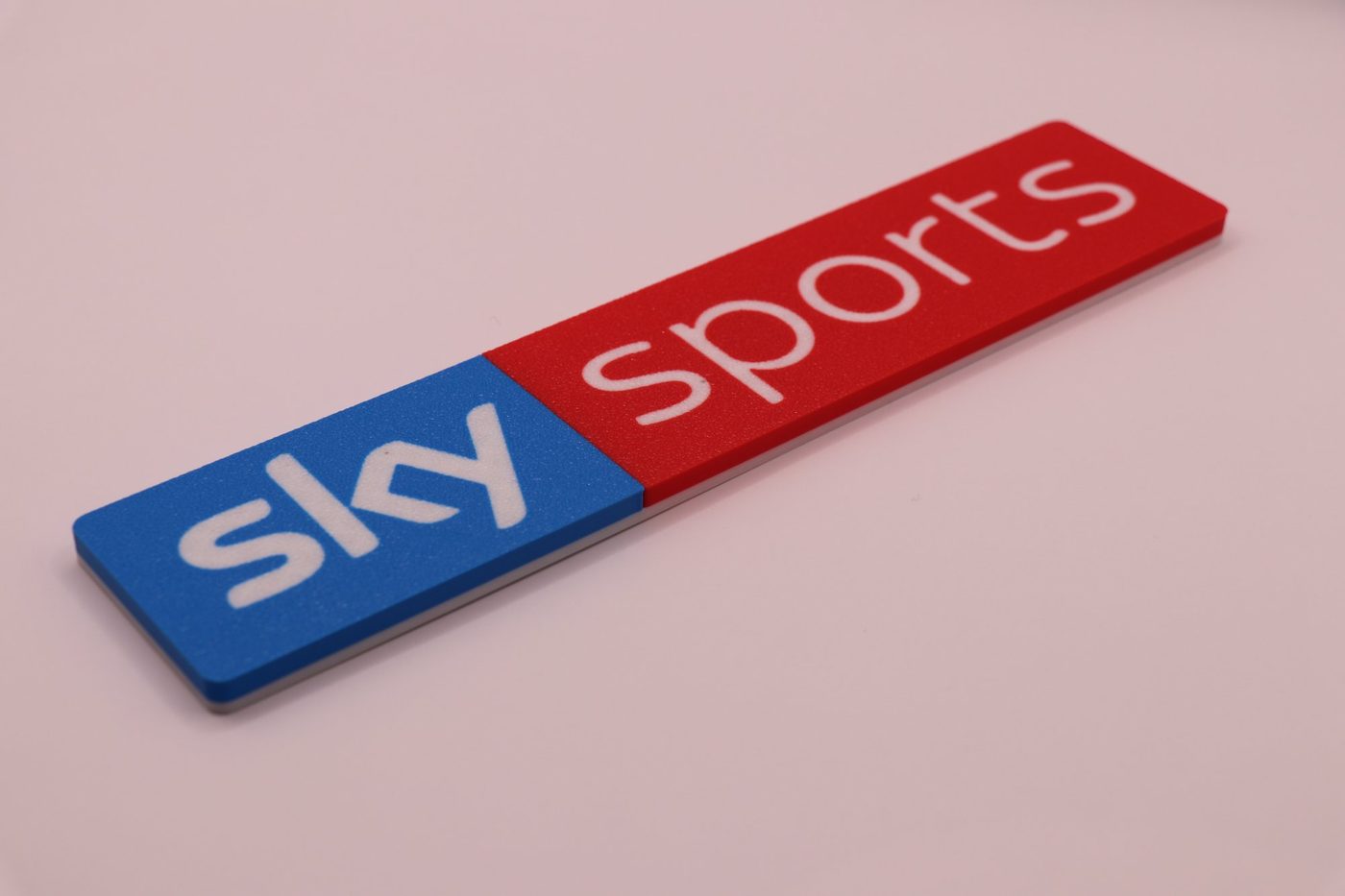

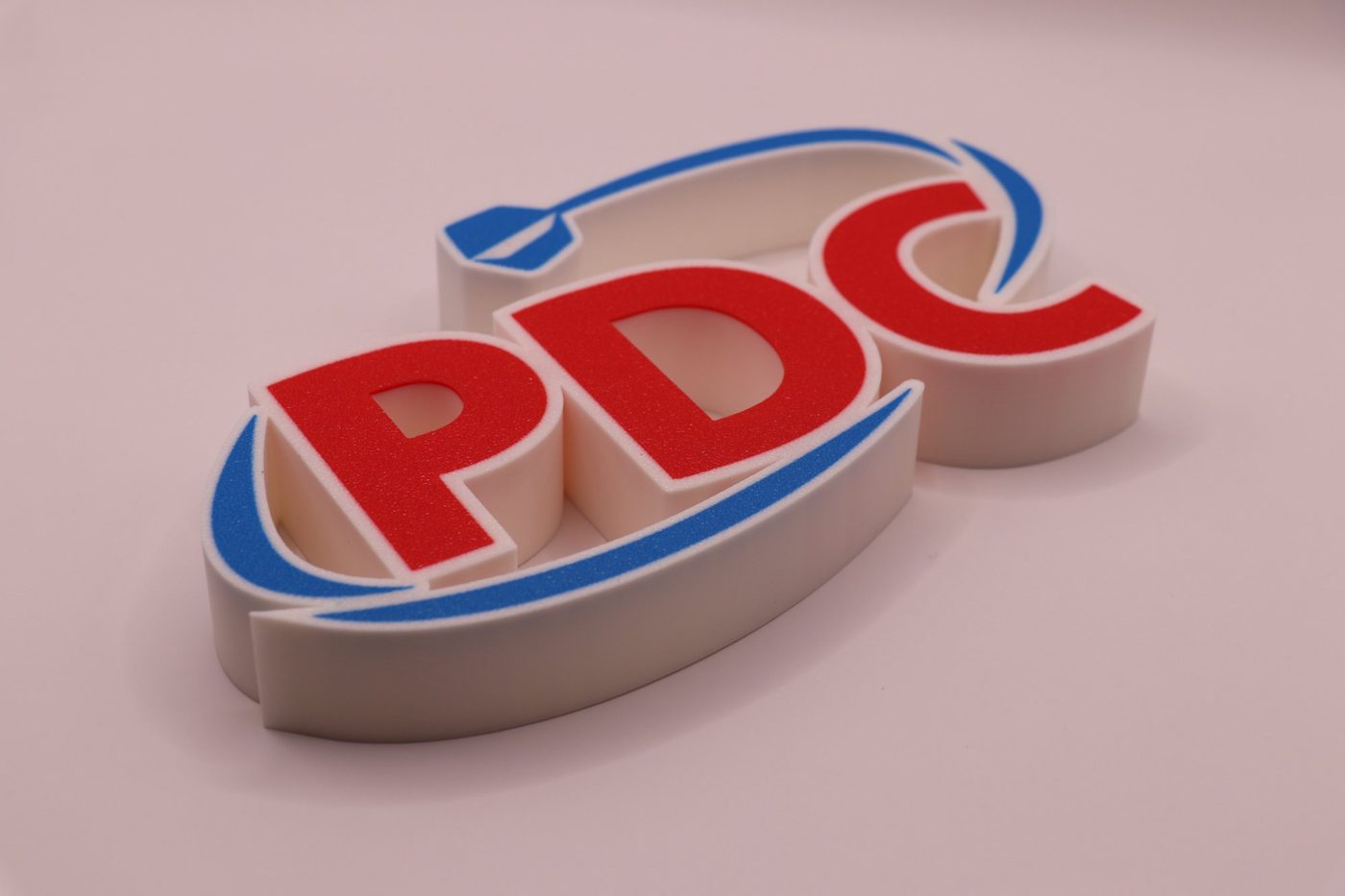

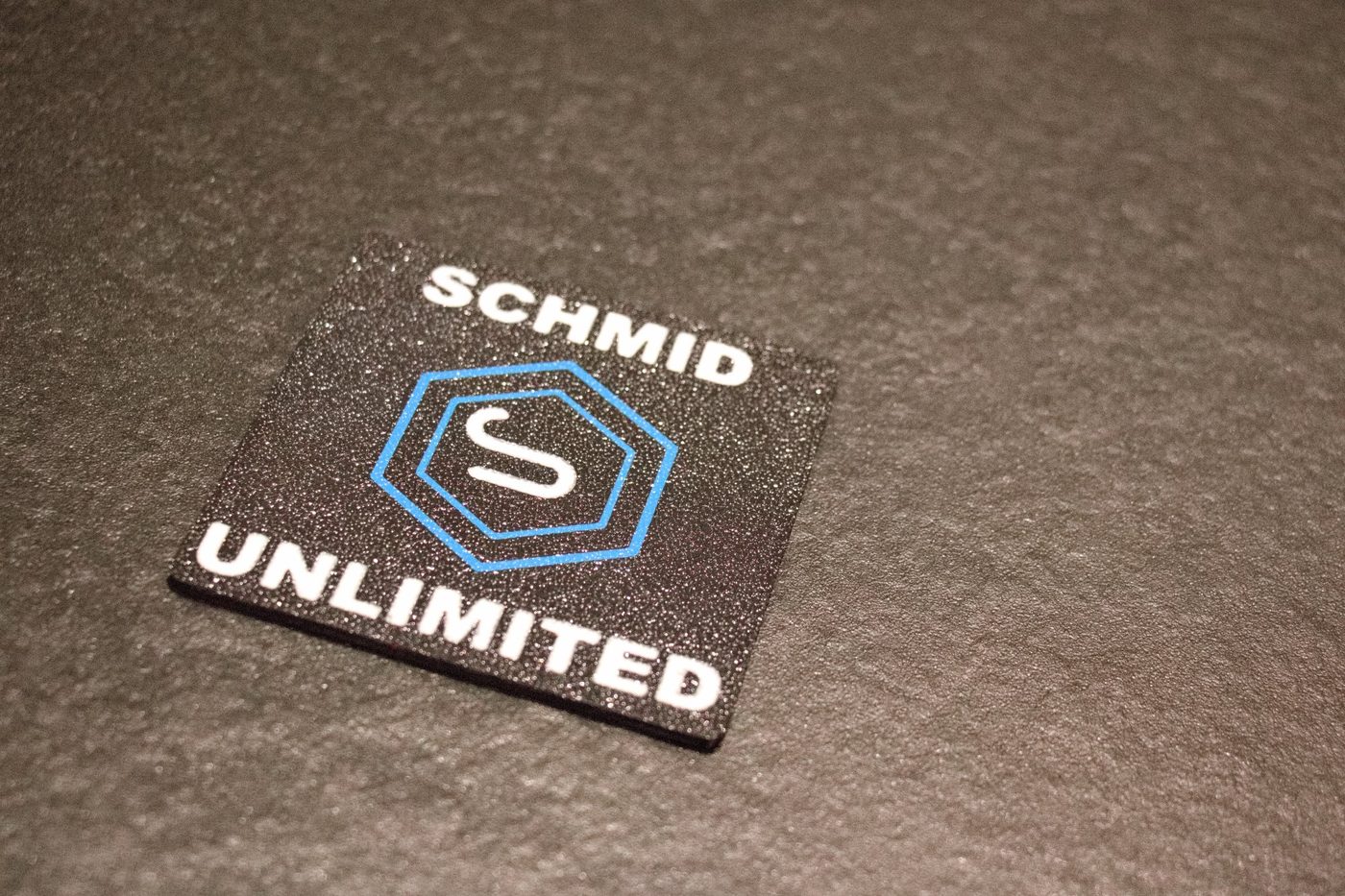

Mehrfarbige 3D-Druck Logos

3D-DruckMehrfarbigKleinseriePräzision

Dein Logo. Dreidimensional. Exakt in deinen Farben. Mehrfarbige 3D-Drucke ohne Kompromisse — ob Aufsteller für den Schreibtisch, Namensschild für den Eingang oder Dekoelement für den Empfangsbereich. Der Farbwechsel passiert direkt während des Drucks — keine Nachbearbeitung, keine Kleber, keine Kompromisse. Jedes Detail sitzt. Jede Farbe ist wo sie hingehört. Du schickst das Logo, ich mach's greifbar — als Einzelstück oder in der Kleinserie.

Technische Details

Verfahren

FDM, Farbwechsel im Druck

Materialien

PLA, PETG, verschiedene Farben

Präzision

Saubere Farbübergänge

Einsatz

Beschilderung, Branding

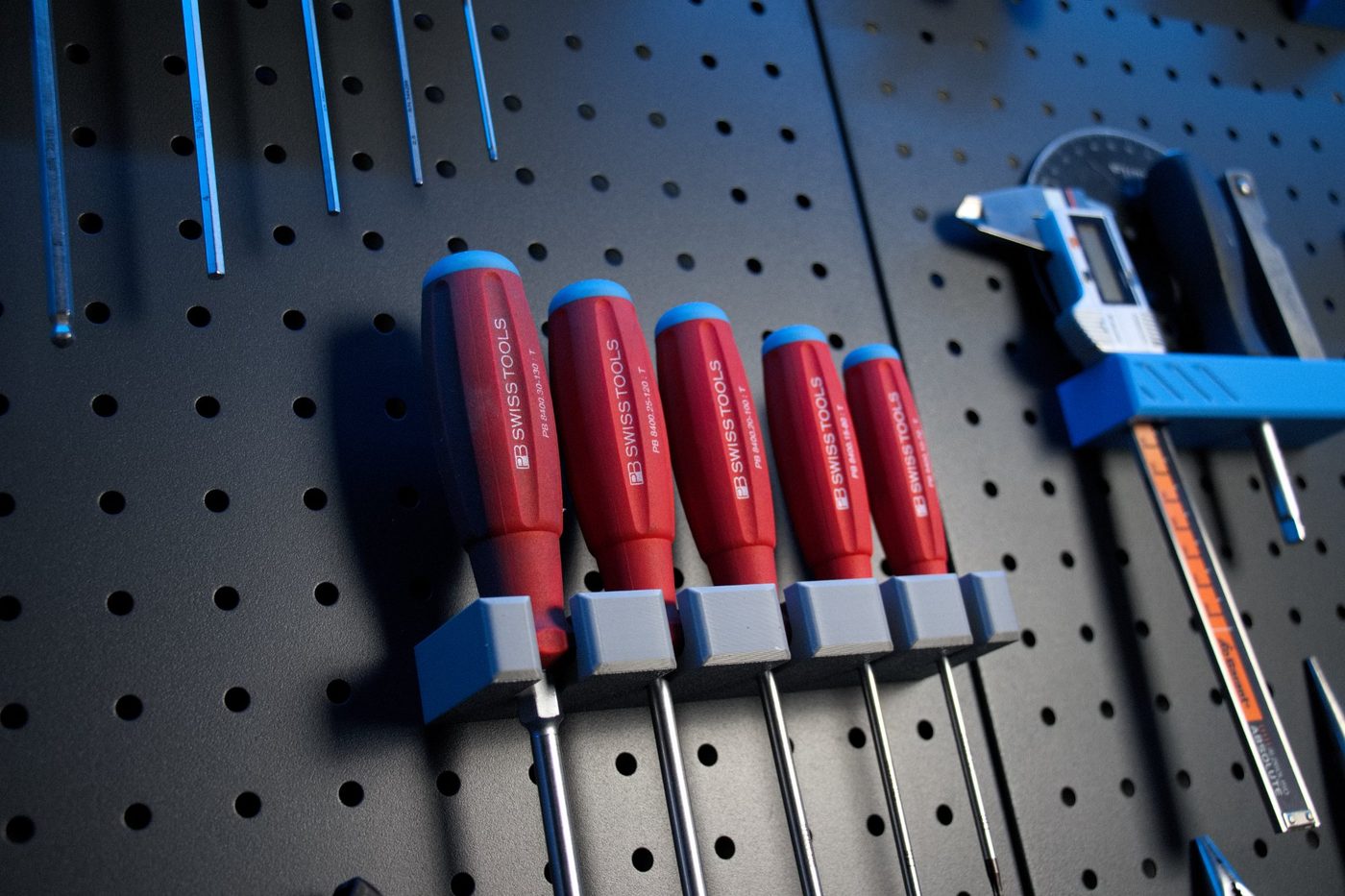

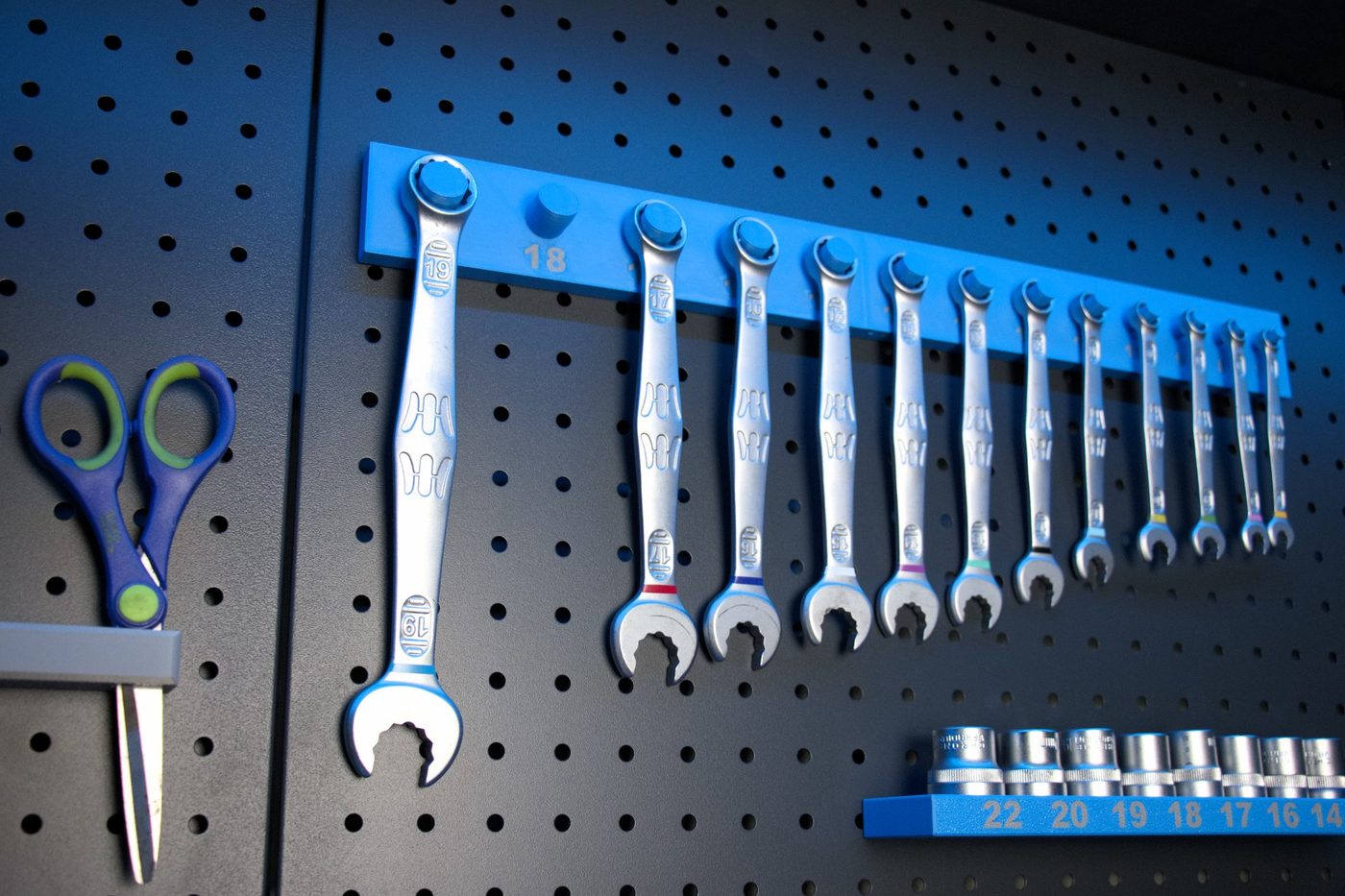

Werkstatt-Einrichtung auf Maß

CAD3D-DruckFräsenMaßanfertigung

Eine Werkstatt ist so gut wie ihre Organisation. Jeder Halter, jede Schiene, jede Box wurde hier selbst konstruiert und gefertigt — exakt angepasst an den Raum, die Werkzeuge und die Arbeitsweise. Schraubenzieher, Zangen, Schlüssel, Messgeräte — alles hat seinen Platz, alles ist sofort griffbereit. CAD-Konstruktion in Fusion 360, Druck auf dem FDM-Drucker, Fräsarbeiten wo nötig. Das Ergebnis ist kein Katalogprodukt — es ist eine Werkstatt die funktioniert.

Technische Details

Planung

Raumvermessung, CAD-Design

Fertigung

3D-Druck + Fräsarbeiten

Material

PETG, Holz, Aluminium

Anpassung

Millimetergenau auf Raum

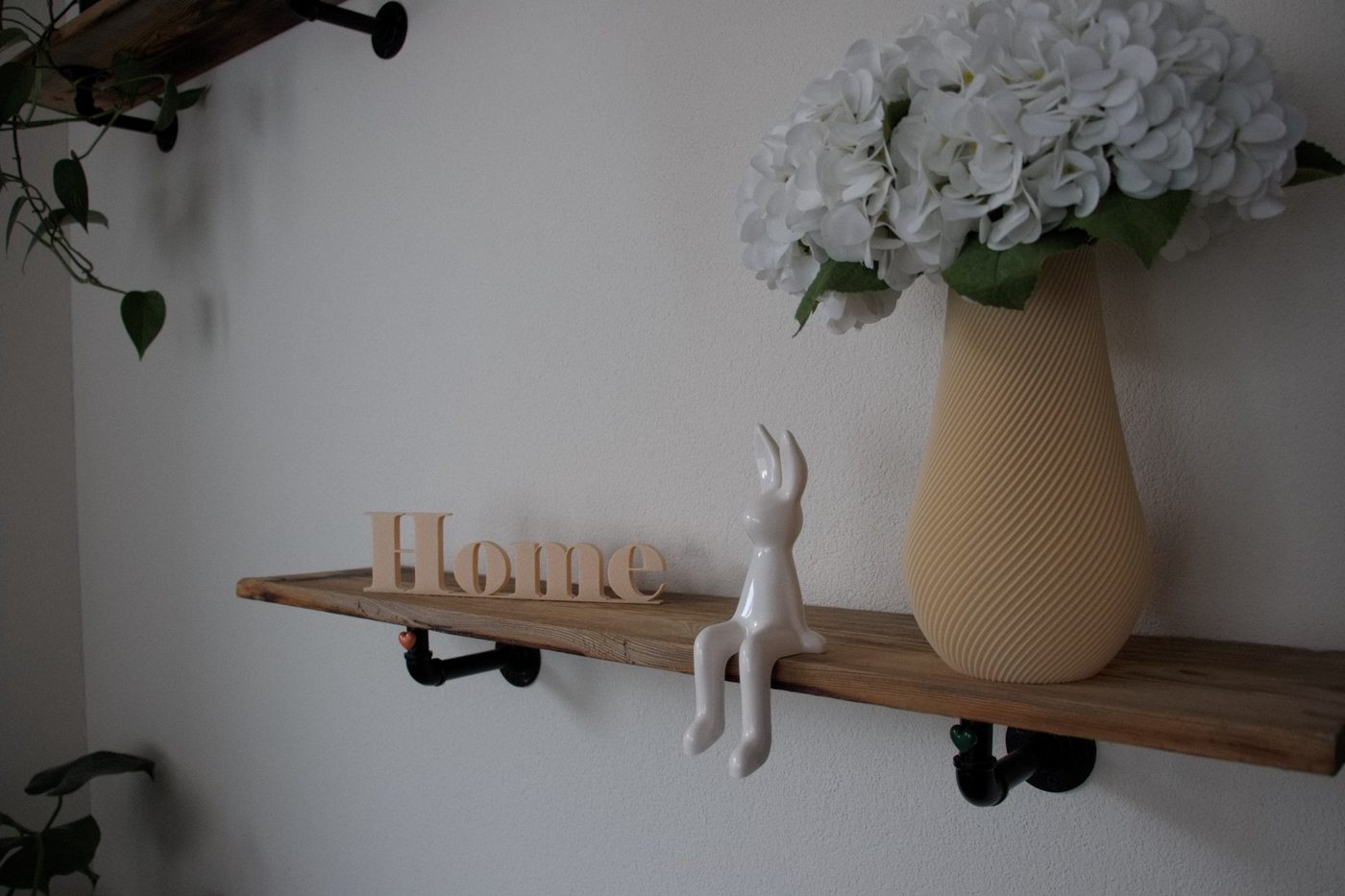

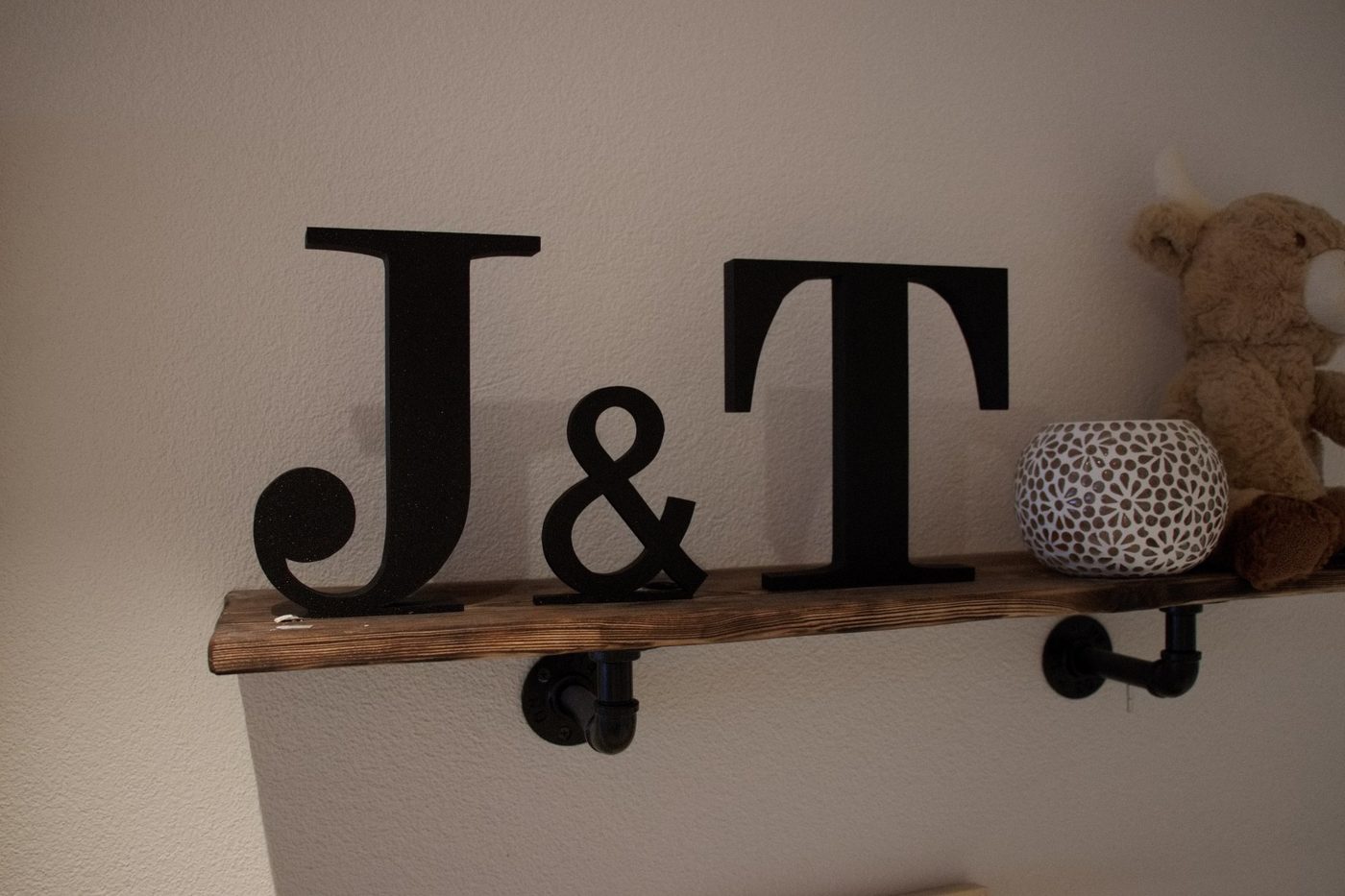

Wohnungsdeko – Schriften & Buchstaben

3D-Druck Lasercutting Deko Individuell

Mehr als nur Deko — dein Name, dein Logo, deine Botschaft. Ob Wohnzimmer, Kinderzimmer, Eingang oder Büro: Buchstaben und Schriftzüge die nach dir aussehen. Gefräst aus Holz, gelasert aus Acryl oder gedruckt aus PLA — je nach Stil und Einsatz. Hochzeitsgeschenk, Familienname über der Haustür, Kinderzimmer mit dem Namen des Kindes — jedes Stück wird einzeln gefertigt, in der gewünschten Grösse, im gewünschten Material. Kein Baukasten, kein Katalog. Von minimalistischen Initialen bis zu ganzen Wörtern oder Sätzen.

Technische Details

Verfahren

3D-Druck, Lasercutting, Fräsen

Materialien

PLA, Holz, Acryl

Ausführung

Einzelstücke nach Wunsch

Einsatz

Wohnbereich, Geschenke, Büro

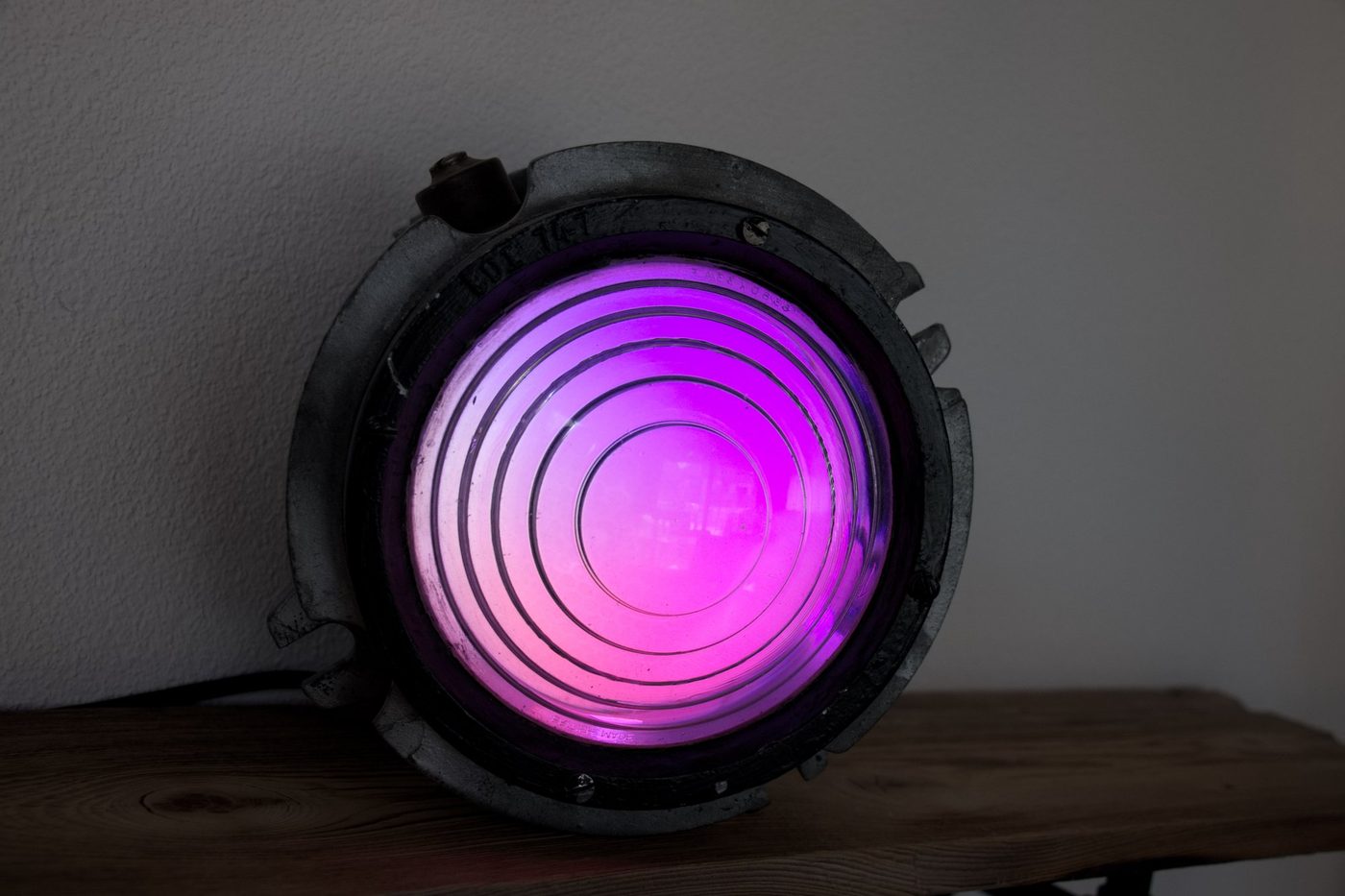

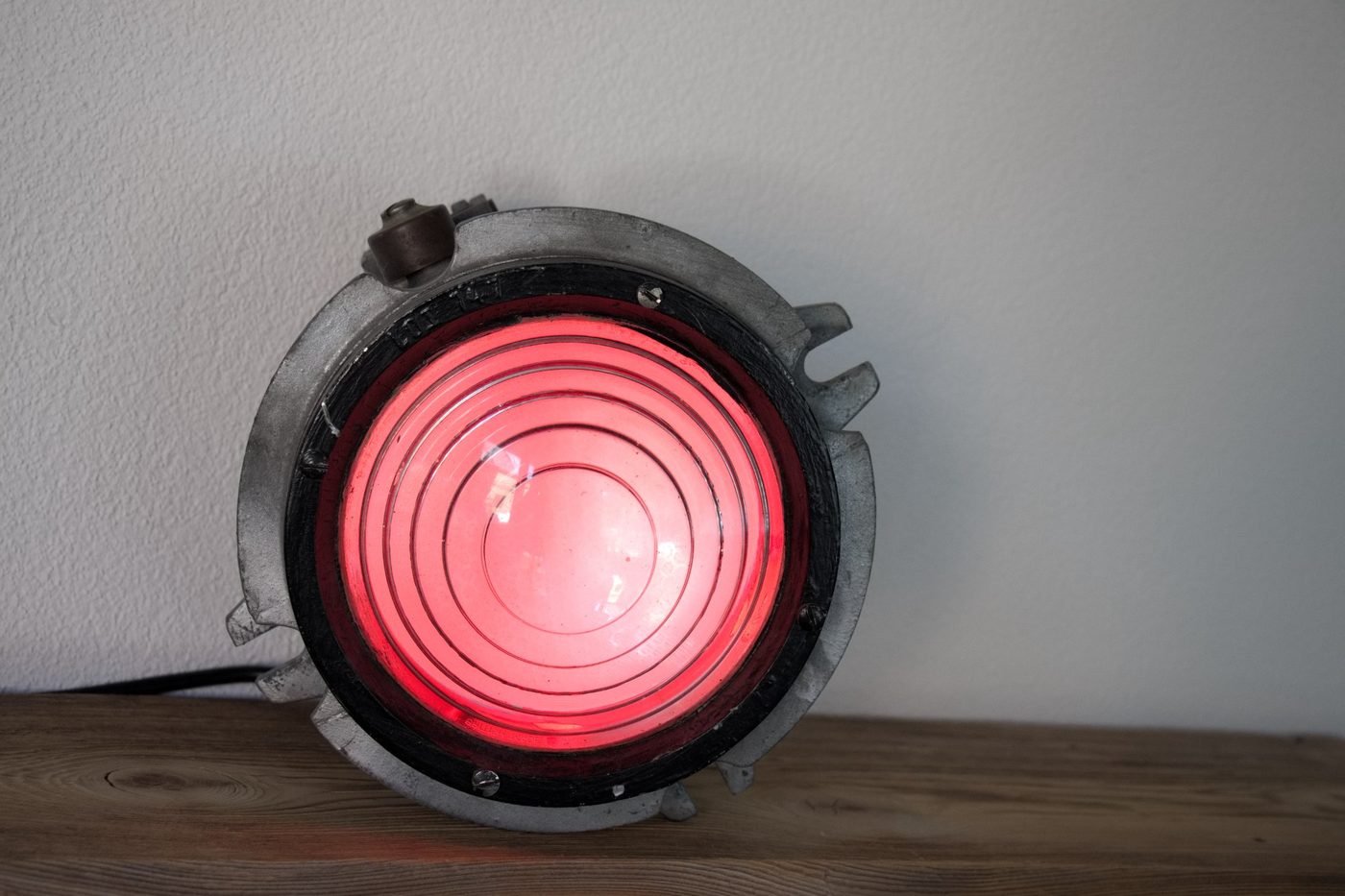

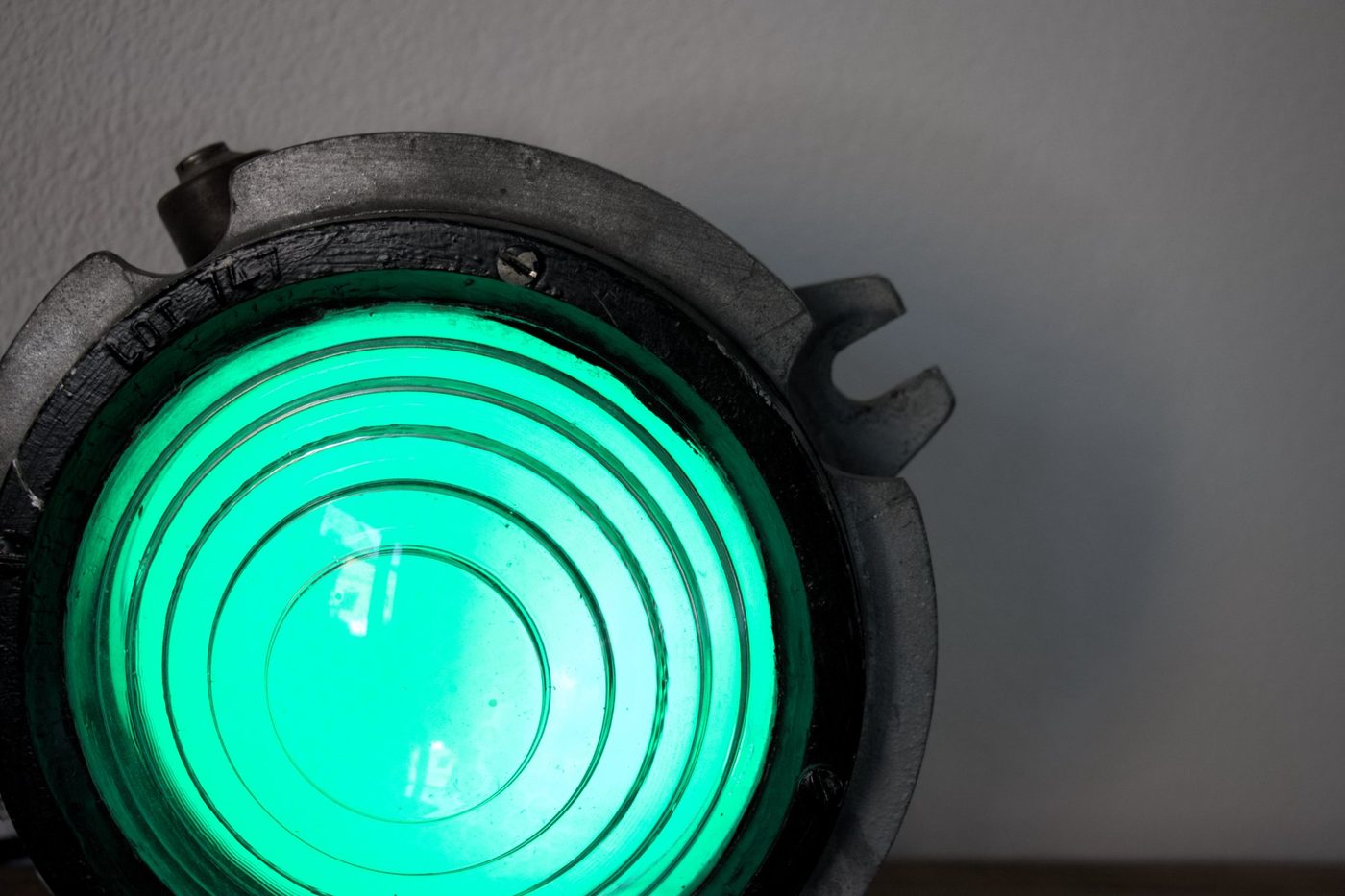

Originale Bahnlampe – Smart umgebaut

WLED ESP32 Smart Home Upcycling

Geschichte trifft Moderne. Diese alte Bahnsignallampe hätte im Schrotthändler geendet — jetzt hängt sie im Wohnzimmer und leuchtet in jeder Farbe die man sich vorstellen kann. Die Patina bleibt, die Technik wird neu: innen ein ESP32 mit WLED, aussen echter Charakter aus Jahrzehnten. Rot und Grün wie das Original — aber auch Violett, Blau, Weiss, Sonnenuntergang oder jeder andere Effekt den WLED bietet. Direkt in Loxone integriert, per App steuerbar oder einfach per Knopfdruck. Kein Wegwerfen. Aufwerten. Wenn du eine Lampe hast die zu schade zum Entsorgen ist — meld dich.

Technische Details

Controller

ESP32 mit WLED

Farben

Volles RGB-Spektrum

Steuerung

WiFi, App, Smart Home

Gehäuse

Original Bahnlampe, Patina erhalten

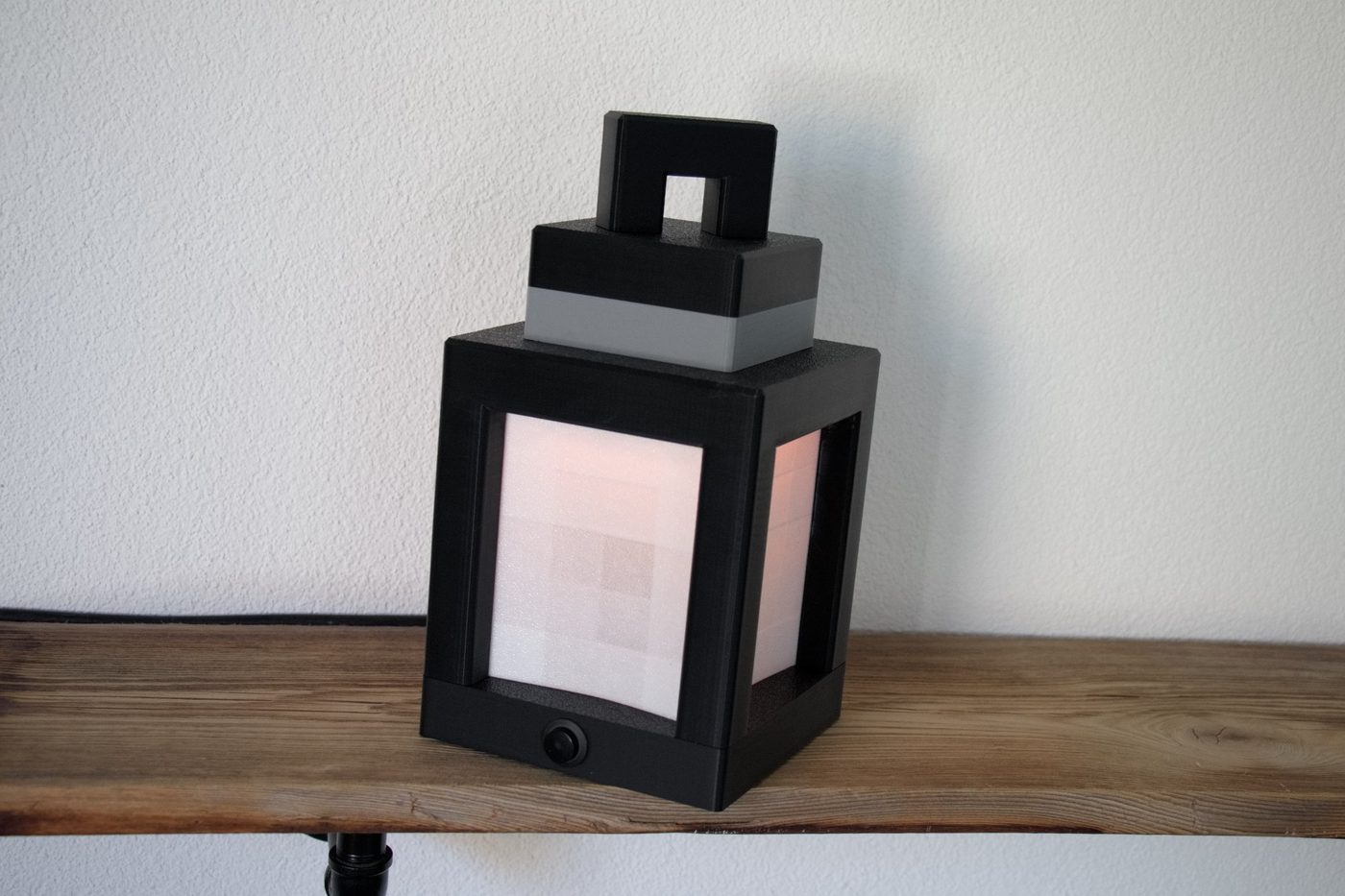

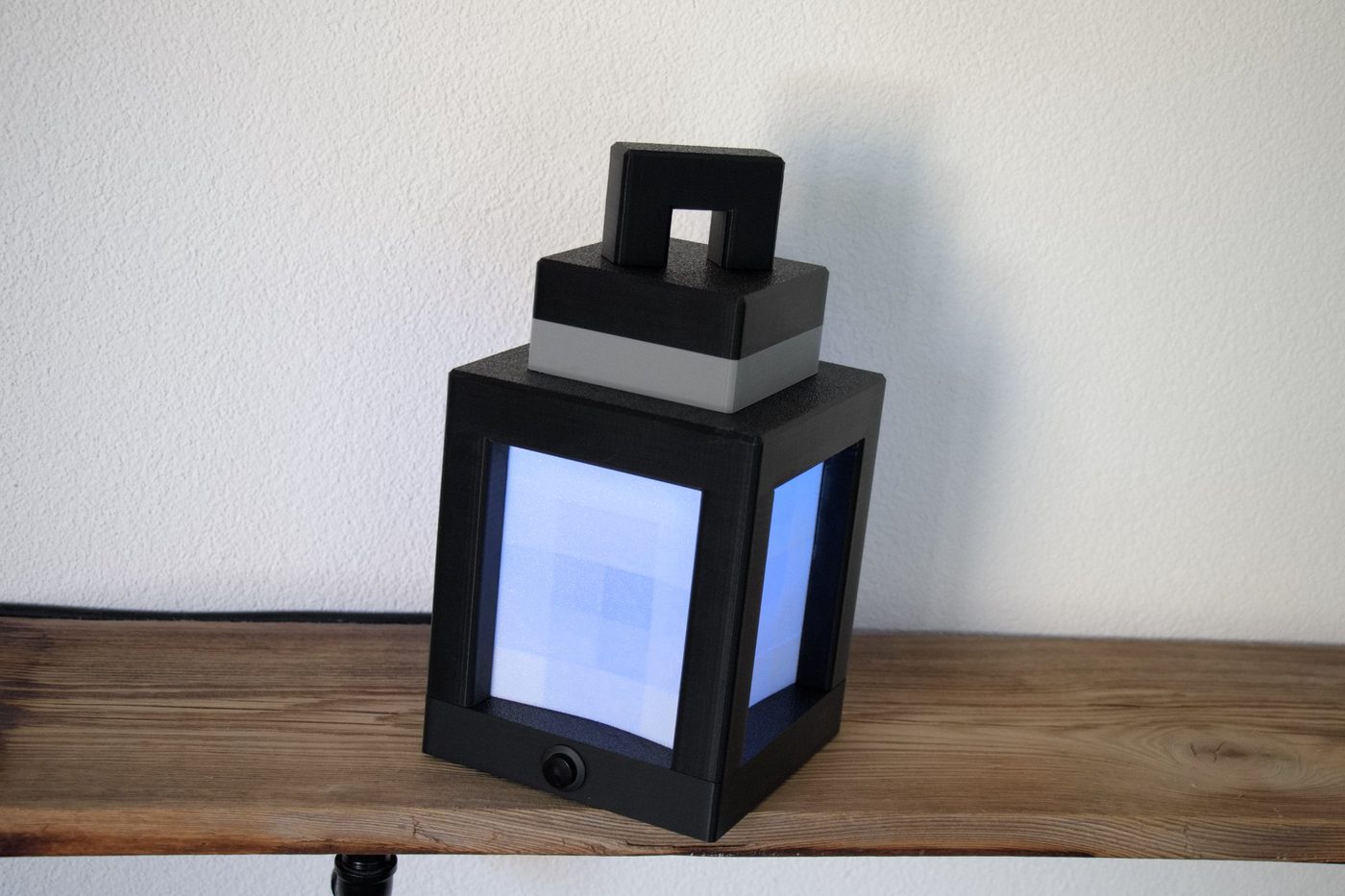

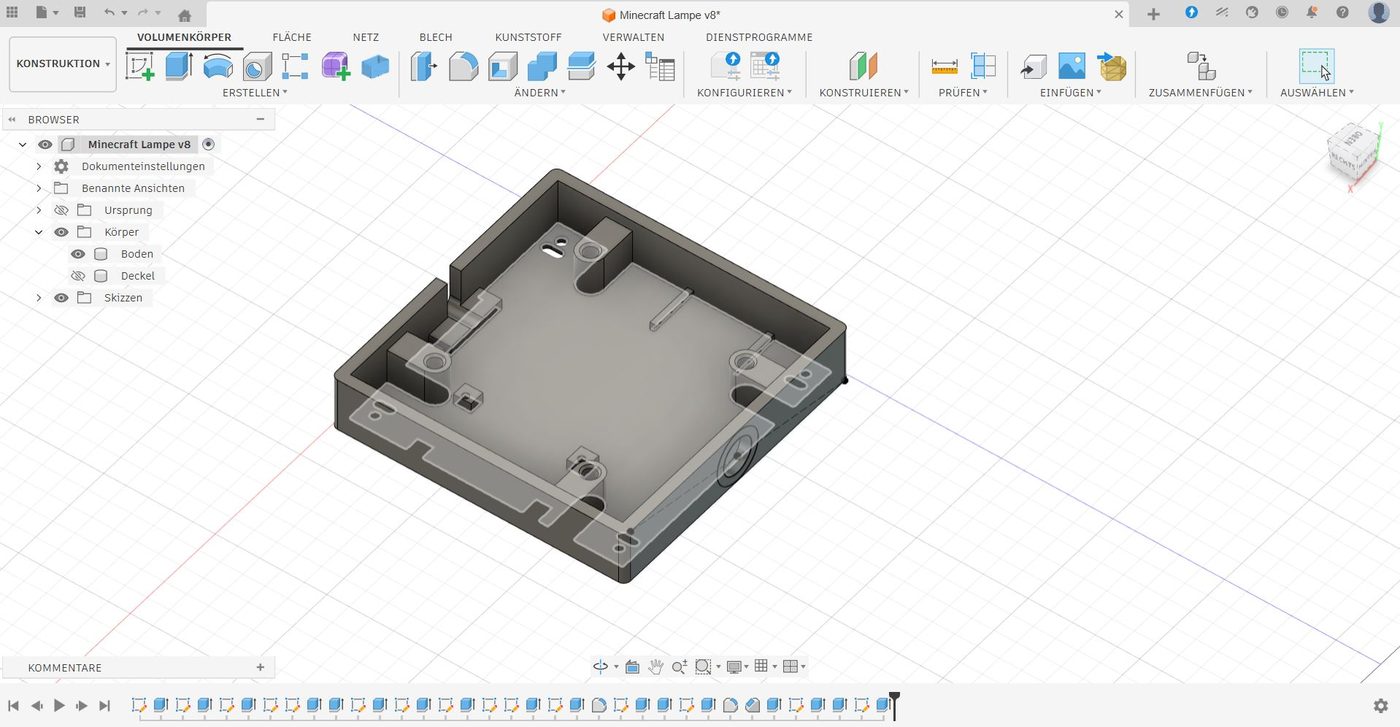

Minecraft Laterne – 3D-Druck mit WLED

3D-Druck WLED Loxone Smart Home

Minecraft trifft Realität — und zwar richtig. Die Laterne wurde komplett selbst konstruiert und gedruckt. Kein Spielzeug: Messinggewinde, A2-Stahlschrauben, ESP32-Mikrocontroller mit WLED — alles von Hand gelötet und verbaut. Das Gehäuse lässt das Licht diffus durchscheinen das Licht gleichmässig durch alle vier Seiten. Farbe, Helligkeit und Effekte frei steuerbar — per App, per Schalter oder über Loxone Smart Home. Erhältlich mit USB-C oder direkt 230 V-Festanschluss. Gehäuse, Elektronik, Firmware: alles aus einer Hand.

Technische Details

Gehäuse

CAD-Konstruktion, 3D-Druck

Controller

ESP32 mit WLED

Integration

Loxone Smart Home

Steuerung

WiFi, App, Szenen

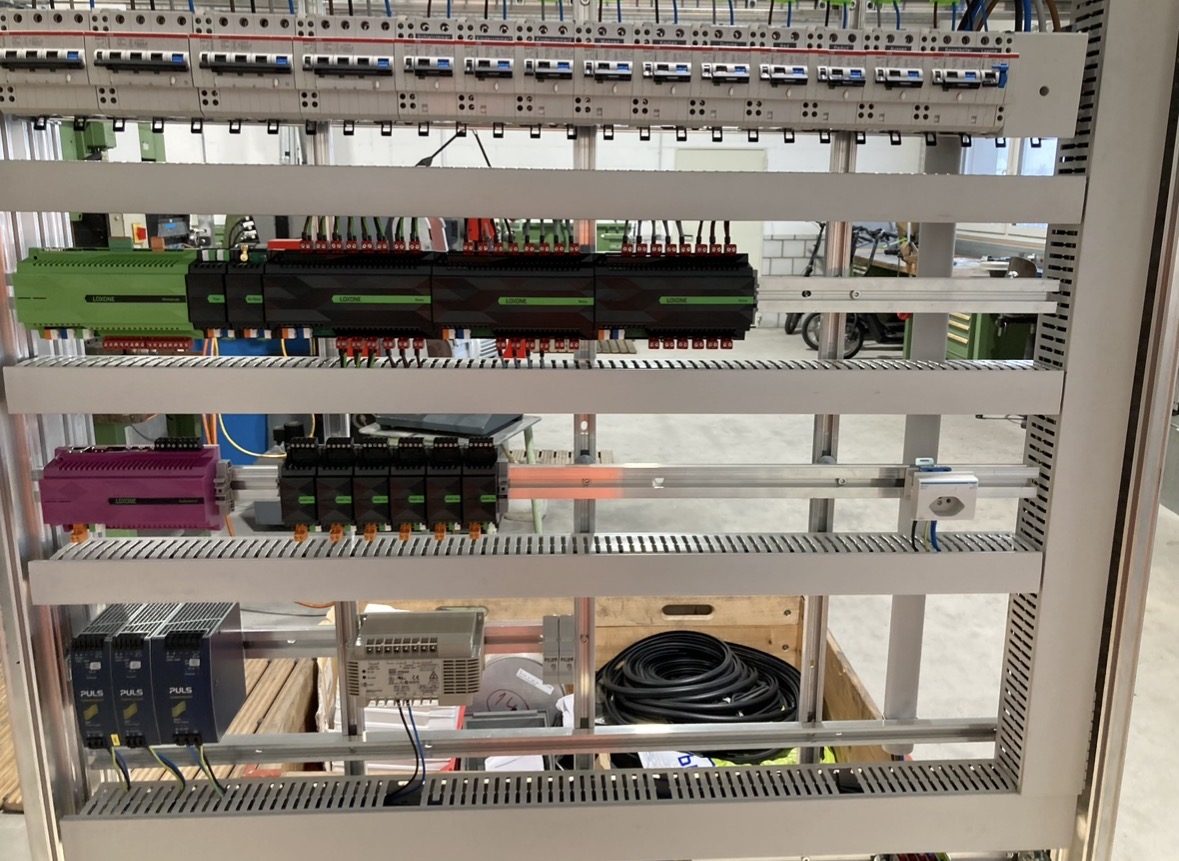

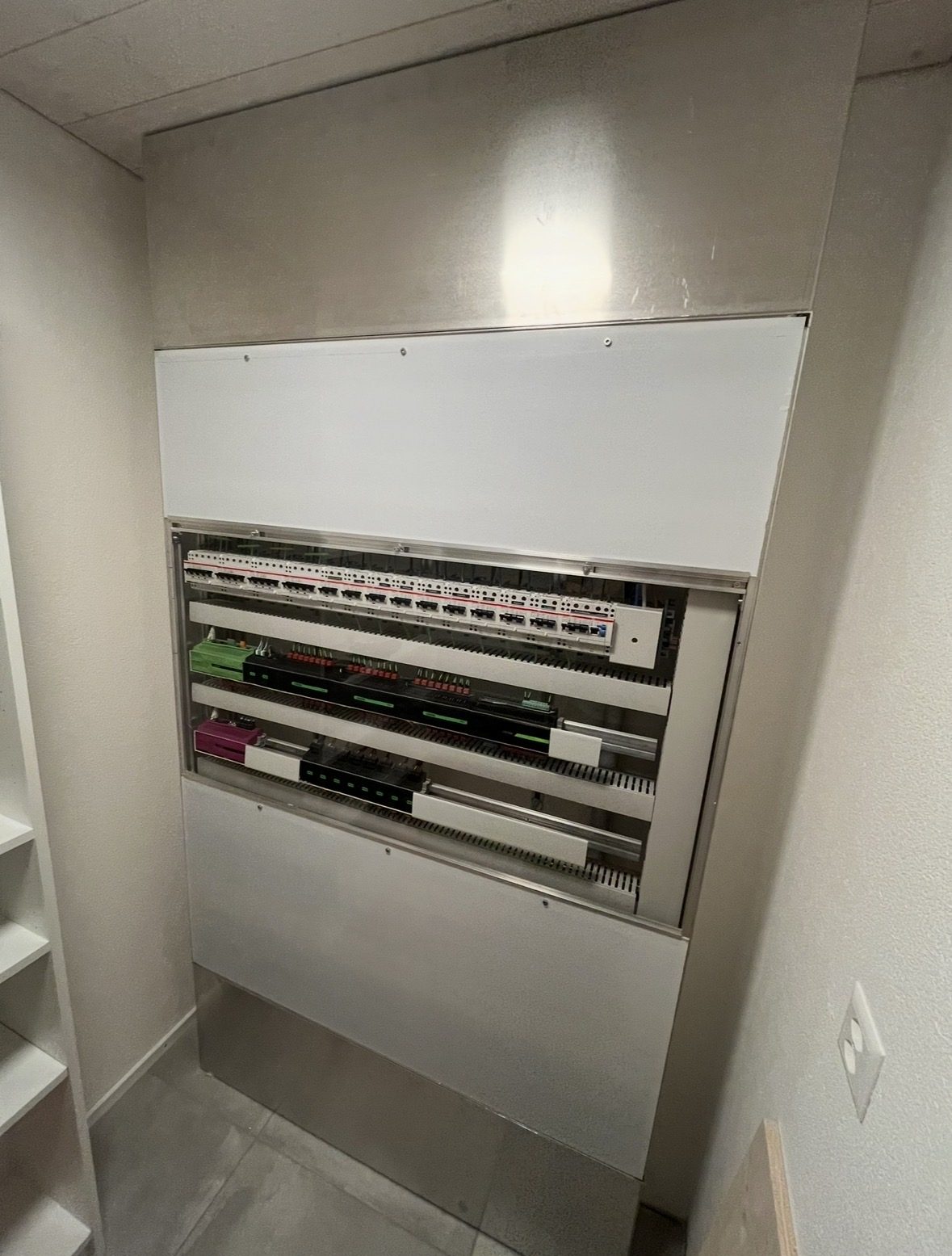

Loxone Smart Home

Loxone Smart Home Mikrocontroller Eigenentwicklung

Dein Zuhause. Intelligent. Nach deinen Regeln. Loxone Smart Home — von der Planung bis zur fertigen Programmierung alles aus einer Hand. Ob Neubau oder Nachrüstung, ob einzelne Räume oder das ganze Haus.

Und das Beste: Was Loxone von Haus aus nicht kann, wird möglich gemacht. Fremdsysteme, Mikrocontroller, eigene Lösungen — alles lässt sich einbinden. ESP32, WLED, eigene HTTP-Schnittstellen, individuelle Taster und Sensoren — wenn die offizielle Lösung aufhört, fängt Schmid Unlimited erst an.

Gibt's nicht? Gibt's jetzt.

Technische Details

System

Loxone Miniserver

Integration

ESP32, WLED, HTTP, MQTT

Umfang

Planung bis Programmierung

Einsatz

Neubau & Nachrüstung

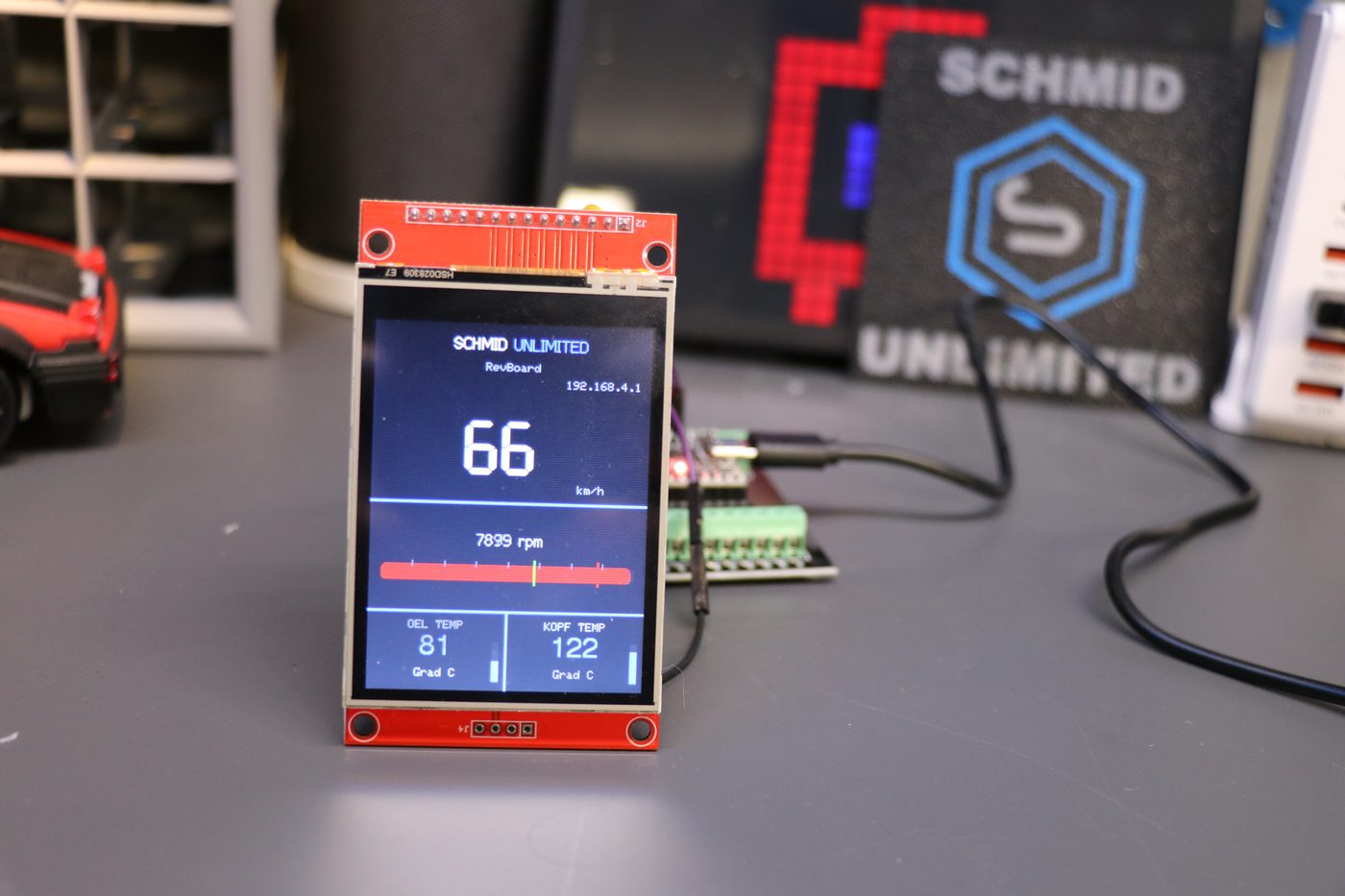

RevBoard – Selbst entwickelter Mofa-Tacho

ESP32 TFT Display Embedded C++ In Entwicklung

Kein Serientacho zeigt das was ich wissen will — also wurde einer gebaut. Der RevBoard ist ein selbst entwickelter Instrumententräger für Mofas und Zweiräder: km/h, Drehzahl, Öltemperatur, Kopftemperatur — alles auf einem TFT-Display, alles in Echtzeit.

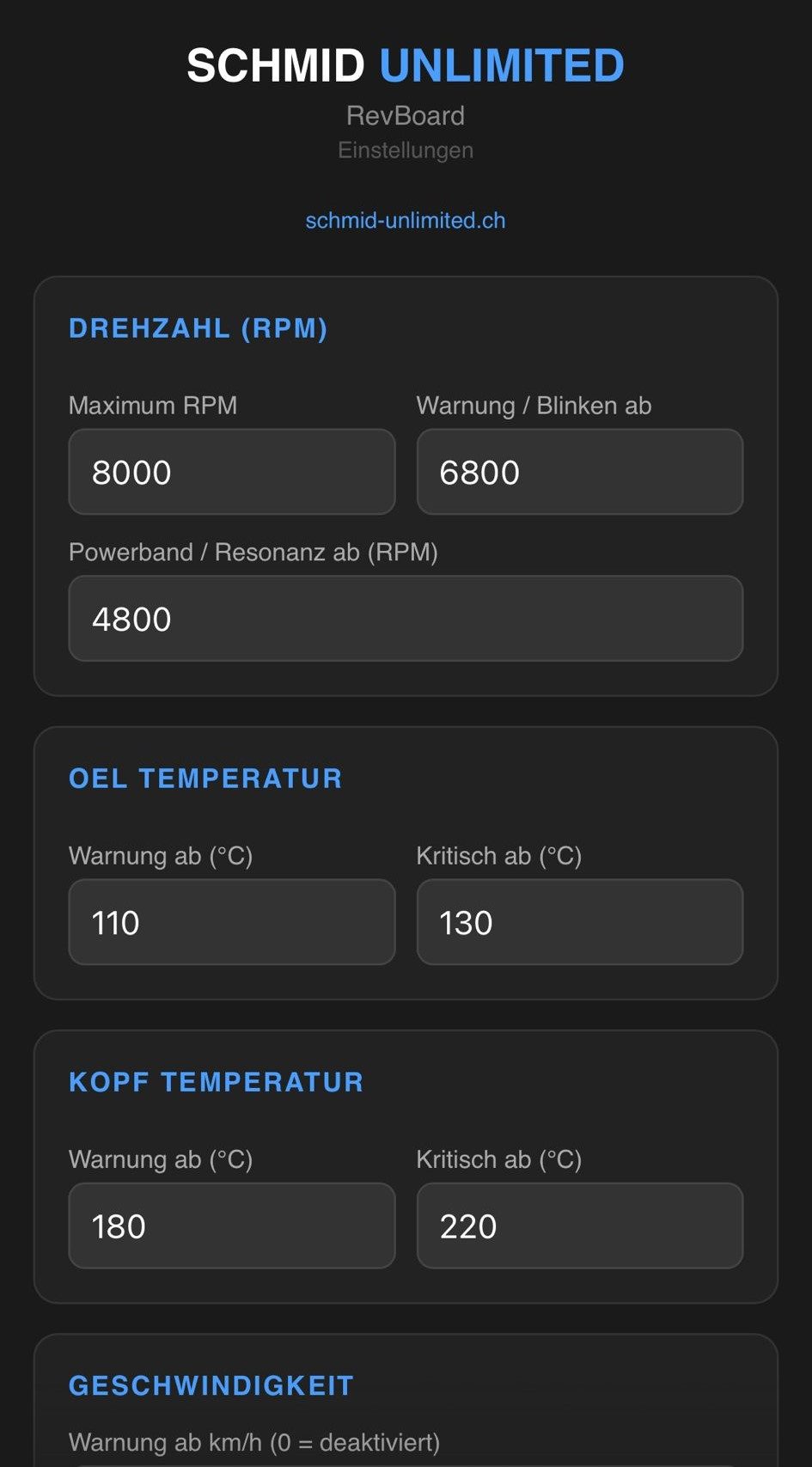

Der Drehzahlbalken zeigt per grünem Strich wo das Powerband beginnt, und ab dem roten Bereich kommt die Warnung — beide Schwellenwerte frei einstellbar über die eigene Weboberfläche direkt vom Handy aus. Kein Kabel, kein Computer nötig.

Alle Maximalwerte werden gespeichert — nach einer Fahrt weiss man den höchsten RPM-Wert, die maximale Geschwindigkeit, die heisseste Kopftemperatur. Da der Tacho komplett selbst programmiert ist, kann prinzipiell jeder Sensor eingebunden werden der ans System passt. Was überwacht werden soll, entscheidet man selbst.

Technische Details

Controller

ESP32

Display

2.8" TFT SPI (ILI9341)

Messwerte

km/h, RPM, Öl- & Kopftemperatur

Einstellung

Weboberfläche per Handy, WiFi

Logging

Maximalwerte dauerhaft gespeichert

Status

In aktiver Entwicklung
